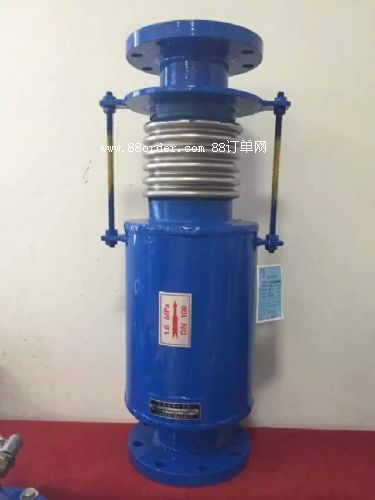

内外压力平衡式波纹补偿器

内外压力平衡式波纹补偿器,从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价.

补偿器由内压补偿器和外压补偿器连接而成。

用途：内外压力平衡式波纹补偿器，从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。

型号：波纹管制造厂生产dn100-dn1600，压力级别0.25mpa-2.5mpa

举例：1.6np200*8j

表示：工作压力为1.6mpa，通径dn=400mm，波数为4，接管连接的内外压平衡式波纹补偿器。

使用说明：

内外压平衡式波纹补偿器，能补偿管道系统中的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。

内外压平衡式波纹补偿器对支座作用力的计算：

轴向弹性力：fx=kx*(f*x)

式　　　中：kx-轴向刚度n/mm

x-轴向实际变形量mm

f-计算系数，当预变形(包括△x=0时)f=1/2，当不进行预变形时，f=1。
