d673h气动三偏心对夹蝶阀产品概述
气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
※ 采用三偏心结构，阀板与阀座几乎没有摩擦
※ 阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
※ 阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
※ 密封不受介质高、低温的影响
※ 四大系列连接方式可适用于所有的末端连接
d673h气动三偏心对夹蝶阀参数
| 空气驱动 | 压缩空气4-6bar(可带手轮) |
| 公称通经 | 50～1200mm |
| 公称压力 | 1.0～4.0mpa |
| 适用温度 | -20～+600℃ |
| 连接方式 | 对夹 |
| 阀结构 | 偏心 |
| 阀体材质 | 316、304、碳钢 |
| 阀芯材质 | 316、304、碳钢 |
| 密封材质 | ptfe、本体、合金 |
| 适用介质 | 气体、水及油类等 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
d673h气动三偏心对夹蝶阀主要零件材质
| 公称通径dn(mm) | 50-1200 | |||||
| 公称压力pn(mpa) | 1.0 | 1.6 | ||||
| 公称压力ps(mpa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验 | 1.1 | 1.76 | ||||
| 材料代号 | c | p | r | |||
| 主要零件 | 阀体 | wcb | zg1cr18ni9ti | zg0cr18ni12mo2ti | ||
| 蝶板 | wcb | zg1cr18ni9ti | zg0cr18ni12mo2ti | |||
| 阀杆 | 2cr13 | 1cr18ni9ti | 0cr18ni12mo2ti | |||
| 密封圈 | 四氟、 不锈钢 | |||||
| 填料 | 四氟 柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -40℃～200℃(超该温度范围；订货时请注明) | |||||
| 执行器 | 型号 | gtd/gte系列、at/sr系列、aw/aws系列 | ||||
| 气源压力 | 0.4-0.7mpa | |||||
d673h气动三偏心对夹蝶阀主要连接尺寸
| 公称 通径 dn |
外 形 尺 寸 | 连 接 尺 寸 | |||||||
| l | h | d673h | pn1.6mpa | pn2.5mpa | |||||
| h2 | a2 | b2 | d1 | z-d | d1 | z-d | |||
| 50 | 43 | 112 | 625 | 245 | 72 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 625 | 245 | 72 | 145 | 4-18 | 145 | 8-18 |
| 80 | 64 | 120 | 645 | 245 | 72 | 160 | 8-18 | 160 | 8-18 |
| 100 | 64 | 138 | 675 | 355 | 92 | 180 | 8-18 | 190 | 8-22 |
| 125 | 70 | 164 | 715 | 355 | 92 | 210 | 8-18 | 220 | 8-26 |
| 150 | 76 | 175 | 800 | 355 | 92 | 240 | 8-22 | 250 | 8-26 |
| 200 | 89 | 208 | 850 | 250 | 170 | 295 | 12-22 | 310 | 12-26 |
| 250 | 114 | 243 | 925 | 250 | 170 | 335 | 12-26 | 370 | 12-30 |
| 300 | 114 | 283 | 1035 | 450 | 220 | 410 | 12-26 | 430 | 16-30 |
| 350 | 127 | 310 | 1070 | 450 | 220 | 470 | 16-26 | 490 | 16-33 |
| 400 | 140 | 340 | 1190 | 450 | 220 | 525 | 16-30 | 550 | 16-36 |
| 450 | 152 | 380 | 1250 | 650 | 280 | 585 | 20-30 | 600 | 20-36 |
| 500 | 152 | 410 | 1295 | 650 | 280 | 650 | 20-33 | 660 | 20-36 |
| 600 | 178 | 470 | 1455 | 850 | 380 | 770 | 20-36 | 770 | 20-39 |
| 700 | 229 | 550 | 1585 | 850 | 380 | 840 | 24-36 | 875 | 24-42 |
| 800 | 241 | 640 | 1700 | 1250 | 380 | 950 | 24-39 | 990 | 24-48 |
| 900 | 241 | 710 | 1865 | 1250 | 380 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 300 | 770 | 2015 | 1250 | 380 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 360 | 890 | 1250 | 380 | 1390 | 32-48 | 1420 | 32-56 | |
订购须知
1、请在订货时提供详细口径规格、交货地址、交货时间。
2、根据管道需要，决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。
3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，(4)气源处理三联件。特殊使用环境(易燃易爆场合)，可选防爆型。

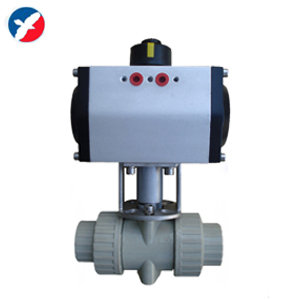

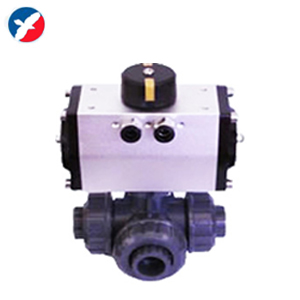

| 电动塑料三通球阀 | 气动塑料三通球阀 | 气动粉体蝴蝶阀 | 气动PP球阀 |
|
|
|
|
