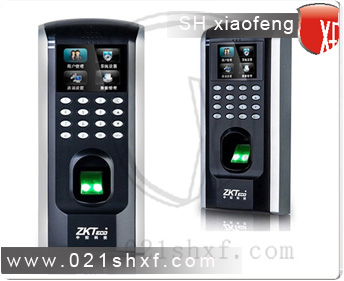

一套标准的门禁一体机系统如下所示：

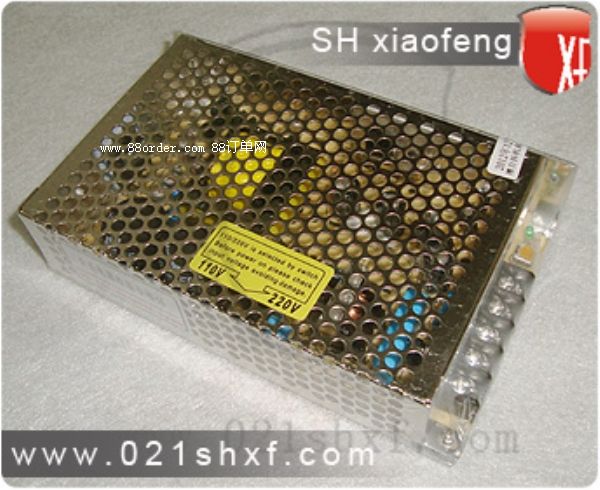

基本配置：门禁一体机，卡片，12vdc门禁专用电源，电锁，出门按钮
可选设备还包括：闭门器，读卡器，门磁，门铃等
功能作用
1、无需连接电脑，可脱机进行系统设置（增删卡、密码修改、开锁时间）
2、同时支持三种开门方式：刷卡开门、密码开门、刷卡加密码开门
3、安全性能好，采用防砸工程塑料外壳，具有防撬报警和门磁报警功能
4、三色高亮度led以及蜂鸣器声音指示，易于操作
5、存储1000个用户信息；可外加接一个读卡头
6、读卡感应时间小于0.1秒，读卡距离：3-20cm
7、有数据断电保护功能，断电数据永不丢失
8、配备出门按钮、门磁等输入接口，以及门铃接口
9、电锁接口采用继电器输出，常开或常闭输出方式可选
布线施工
1、12vdc电源线，12vdc电源与门禁一体机之间的线，建议采用两芯线，线径在1.0平方毫米以上。
2、出门按钮线：出门按钮到门禁一体机端口之间的线，建议采用两芯线，线径在1.0平方毫米以上。
3、电锁线，：电锁到门禁一体机端口之间的线，建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米用更粗的线，或者多股并联；或者通过电源的微调按钮，调高输出电压到14v左右。最长不要超过100米。
4、门磁线：门磁到控制器端口之间的线，建议选择两芯线，线径在0.5平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
5、读卡器线：读卡器到门禁一体机端口之间的线。建议用8芯屏蔽多股双绞网线（其中二芯备用，如果不需要读卡器声光反馈合法卡可不接led线和蜂鸣器线），数据线data1/data0互为双绞，线径建议0.5平方毫米以上，最长不可以超过100米，屏蔽线接控制器的gnd
