车载继电器G8ND-2-12VDC

双线圈控制、omron/欧姆龙品牌车载继电器g8nd-2-12vdc，电机的正反转控制用

一、特点

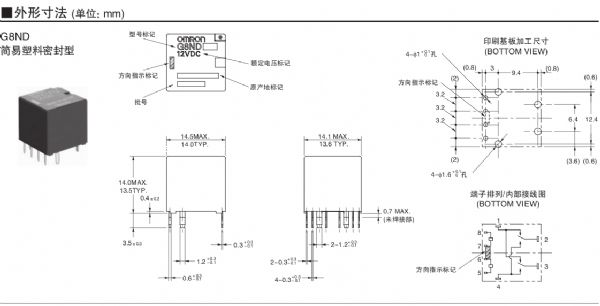

1、尺寸大小（14mm*14mm*13.5mm）

2、线圈端子与接点端子分离排列，对pcb采用图形设计的8端子型双继电器

3、采用功率开关接点和最佳散热设计，体积小巧，可实现高容量开关

4、用途为车载电气元件直流电机的正反转控制（门锁电机、电动车窗电机、天窗电机等）

二、omron车载继电器型号标准

型号：g8nd-2-12vdc

接点极数结构：1c*2接点（spdt*2、h-bridge）

线圈：双继电器线圈，额定控制电压dc12v，电阻225欧，消耗功率640mw。

接点：材质银合金接点，额定负载/电机负载25a，容许通电电流为25a at dc14v（10分钟），最小开关电流/dc12v 1a。

三、车载继电器g8nd-2-12vdc性能参数

耐压强度：线圈与接点之间ac500v 1分钟，同极接点之间ac500v 1分钟。

机械寿命（开关频率：18000次/h）：100万次

电气寿命（额定负载）：10万次

重量（约）：7.5g
