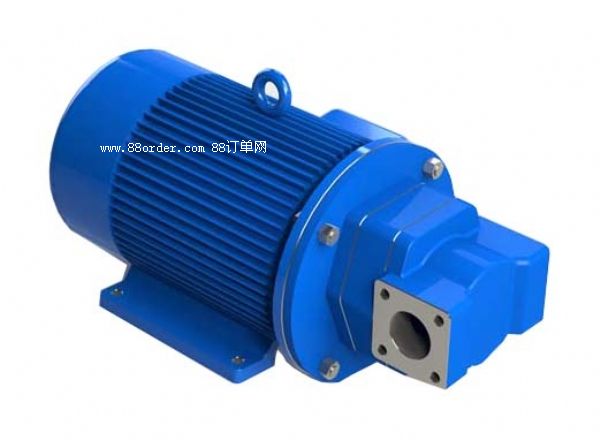

BCB摆线齿轮泵|摆线内齿泵

⑴.产品概述

bcb系列摆线齿轮泵是采用摆线齿形内、外齿轮的容积式内啮合齿轮泵，适用于石油、化工、船舶、机械制造等各行业输送各种油类介质以及含微小颗粒的有润滑性液体介质。

⑵.结构原理

bcb系列摆线内齿泵内转子为主动轮,外转子为从动轮。随着内外转子的啮合旋转,各包液腔的容积发生不同变化,当包液腔容积由小变大时,包液腔内产生局部真空在大气压力作用下,液体通过泵进口管路和泵盖上的环形槽,进入泵腔开始吸液.当包液腔容积达到最大时吸液过程结束.当包液腔内的容积由大变小时,包液腔内的液体从泵盖上的环形槽中压出此为泵的排出过程.

　　摆线齿轮泵主要由齿轮、轴、泵体、泵盖、轴端密封等部件组成，以摆线圆弧作为其齿轮齿形，内齿轮泵的传动一般有以下几种形式

1．电机+定速比减速器：这种传动的方式简单，转子的转速恒定，也就是决定了流量的不可调性。

2．电机+机械摩擦式无级变速器：这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭矩大，流量无级可调。缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用维护参照制造商的使用说明书。

3．变频电机+变频器：这种方式可实现转速的自动调节，亦即实现了流量的无级调整。其优点是自动化程度高，低速扭矩较大。缺点是变频器的价格较高。
