opgw和adss光缆悬垂线夹的安装方法：
（1）用薄的胶带在光缆悬挂点的中央位置做一个安装标记（2）将2-3根已做好中心标记的内绞丝预绞成一个子束，将子束的中心标记与步骤(1)中所说的光缆上的安装标记对准。（3）将子束在光缆上缠绕3-4圈。（4）重复步骤2.3将剩余内绞丝缠绕在光缆上。（5）在不使用任何工具的情况下，将所有子束的两端缠绕完毕。（6）将橡胶护套两部分的中心位置与内绞丝的中心标记对准，并镶嵌在绞丝外表面，用段薄的将带将两部分固定。（7）将外绞丝的中心标记与橡胶护套上半部的中心位置对准，确保外绞丝的曲线沿着橡胶护套的曲面。（8)将外绞丝的护套每侧各缠绕2-3圈，确保外绞丝与橡胶护套间无间隙。（9）重复步骤7.8，将第二根外绞丝安装在第一根绞丝的对称位置。（10）缠绕剩余的外绞丝，确保绞丝间隙均匀，无交叉。（11）在不使用任何工具的情况下，将所有外绞丝末端缠绕到位。（12）将铸铝套壳的中心位置对准外绞丝的中心标记，使套壳合并成为一个整体，包覆在外绞丝外侧。（13）将u型挂环，ph型延长环等联接金具安装到位，穿好螺栓并紧固好螺母，垫圈等标准件，插上放松开口销。（14）将悬垂线夹固定在杆塔紧固金具上。（15）安装完毕。、

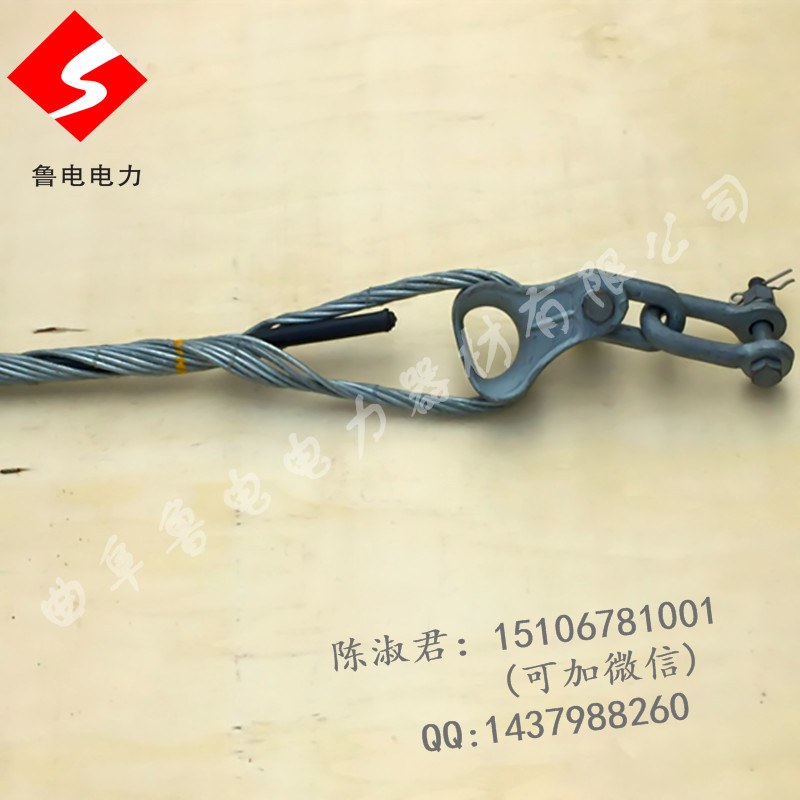

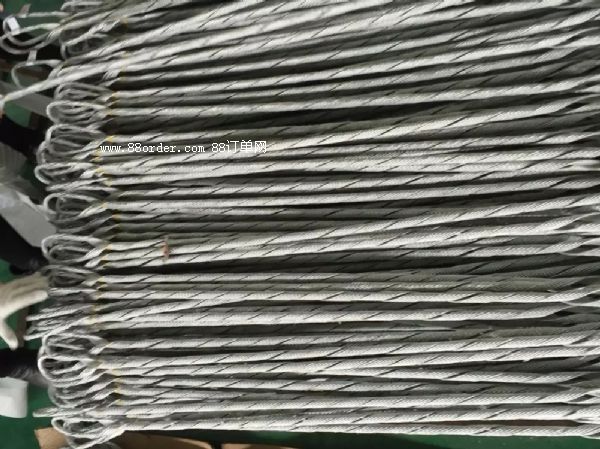

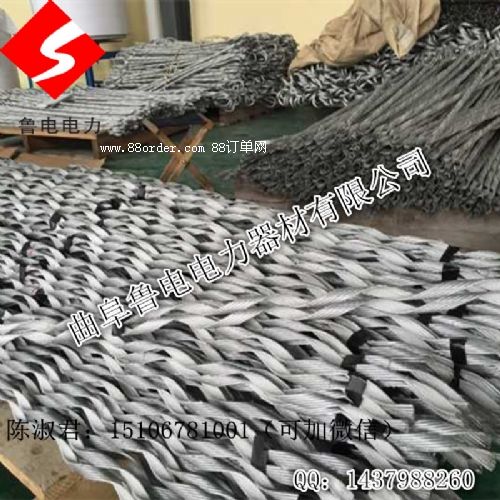

opgw耐张线夹：
组成：内绞丝、外绞丝、嵌环、pd型挂板、u型挂环 多股纯铝接地线 等。
用途：承受全张力。将opgw光缆连接至终端杆塔、耐张杆塔和光缆接续杆塔上。
特点：
a.外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。
b.内绞丝对opgw光缆起保护作用，主要作用有：
(1) 有效地将纵向压紧力传递给光缆的张力承受单元一芳纶，避免光缆外护套过度受力而被拉伤。
(2) 传递轴向张力。
(3) 增大了与光缆的接触面积，使应力分布均匀，无应力集中点。
c.在不超过opgw光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。四、金具安装方法
（1）安装内绞丝之前，将外绞丝穿过耐张嵌环并使之与光缆平行。（2）根据外绞丝上的绞合标记在光缆的响应位置处做安装标记，此标记作为安装内绞丝的参照点。（3）将内绞丝带有绞合标记的一端靠近杆塔，并使内绞丝上的绞合标记与步骤（1）中所作光缆上的安装标记对准。（4）将第一组内绞丝缠绕在光缆上。为了便于安装，可以将绞丝的末端留下一部分不缠绕。（5）将第二组内绞丝的中心标记与第一组内绞丝的中心标记对准。（6）将第二组内绞丝沿中心标记向光缆两端各缠绕约2-3个导程，保持末端松弛。（7）重复步骤5/6，将剩余的内绞丝缠绕光缆上。注意：为避免剩余绞丝安装困难的现象，应使缠绕的每组内绞丝间尽量靠近。沿内绞丝中心标记向两端各缠绕2-3个导程的做法也将有助于避免绞丝安装的现象。（8）在不使用任何工具的情况下，将内绞丝的一端依次缠绕到位后再缠绕另外一端。为了保证内绞丝的加强效果，务必在缠绕时使绞丝不要交叉，且所有的绞丝排列均匀，并与光缆保持良好的贴合效果。（9）将外绞丝穿过耐张嵌环，使外绞丝的绞合标记与内绞丝上的绞合标记对准。（10）自内外绞丝交合位置处开始缠绕外绞丝。可以选择先缠绕一条腿，再缠绕另一条腿的方法。但是，两条腿同时缠绕的方法将有利于安装。（11）为了方便最后安装，可以将两条腿的最后安装，可以将两条腿的最后两个节距上的外绞丝一一分开缠绕，以保证所有的线条都扣紧到位。（12）将au型环。ph型延长环等连接金具安装到位，穿好螺栓并紧固好螺母，垫圈等标准件，插上放松开口销。（13）将耐张线夹固定在杆塔紧固金具上   c.在不超过adss光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。
    d.对adss光缆的握着力不低于光缆极限抗拉强度的(uts)的95％，完全适合光缆架设的需要。
    e.为满足城网10kv配电线路上架设adss光缆的需要，我公司开发生产了握力为15kn的耐张线夹，它结构简单，安装方便，又可降低工程造价。
    adss耐张金具订货须知：
    a.根据adss光缆的极限抗拉强度、运行档距和外径来选择合适型号的耐张线夹。
    b.应同时提供adss光缆的相关参数：光缆的最大允许张力、每日运行张力和抗侧压强度，如芳纶为单绞，应提供绞向。
    c.数量配置为：1套／终端杆塔；2套／耐张杆塔、光缆接续杆塔或转角大于25°杆塔。

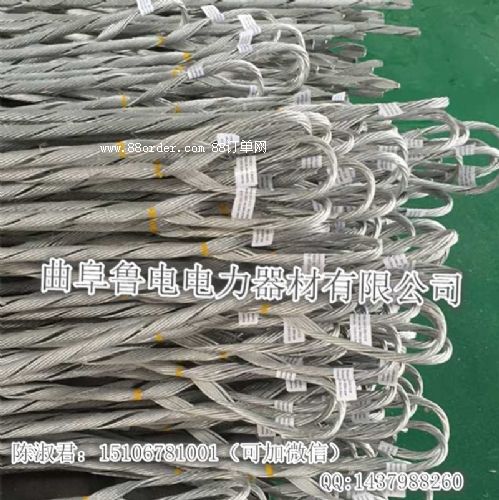

adss光缆耐张金具用途：adss光缆预绞丝耐张金具主要用于架空自承式adss光缆线路的固定、锚紧， 一般安装于终端塔、紧线耐张塔、转角塔等位置。 组成：预绞丝耐张金具组件每套包括：内绞丝、外绞丝、拉环。用户可根据设计要求配置选购其它的连接件。特点：预绞丝耐张金具对导线（光缆）的握力可达到导线（光缆）极限抗拉强度（r.t.s）的95％以上， 无应力集中及振动应力的影响。

 单层耐张金具 用途：adss单层耐张金具，与耐张金具作用相似。主要用于50～200米短跨距的转角、耐张、终端等杆塔,不但适于架空光缆，还可用于架空导线、拉线等的锚接安装以及光缆施工中作牵引线夹用。特点：结构简单，安装快捷方便。组成：单层耐张金具是由预绞丝、拉环、u形环等组成。单层耐张金具亦可根据用途及按用户的要求选取铝包钢丝或镀锌钢丝材料来制造

 悬垂金具 用途：adss光缆预绞丝悬垂金具主要用于架空自承式adss光缆线路上，作悬挂光缆之用，与普通悬垂金具的作用相似。建议使用在线路转角≤30o时的环境。特点：1、极低的静态应力的合理分布，提高了动态应力(如振动或舞动)的承受能力，其握力可达光缆极限抗拉强度(rts)的10％～20％。2、与光缆无刚性接触(柔性握紧)，使磨损降至最低。3、优良材质使线夹有良好的弹性和韧性，极强抗疲劳性和防腐性，安全使用年限长。4、不仅有效地保护光缆，而且其平滑的轮廓外形使电晕放电及电磁损耗大大减小。组成：预绞丝悬垂金具由内绞丝、外绞丝、橡胶插件、悬垂夹板(壳体)等组成。用户可根据设计要求配置选购其它的连接件。

 双悬垂金具用途：adss光缆预绞丝双悬垂金具也称双支点悬垂金具，它除了具有一般单悬垂线夹的所有性能之外，主要用于跨越江河、峡谷等800米以上长距离架空adss光缆线路及转角30°～60°的杆塔上。特点：光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆的运行安全可靠。组成：预绞丝双悬垂线夹由内层丝、外层丝、橡胶插件、悬垂夹板、挂板、三角联板等组成。用户可根据设计要求配置选购其它的连接件。    机械悬垂线夹用途：短跨距悬垂线夹是悬垂线夹的一种，介于切线线夹与预绞丝悬垂线夹之间。适用线路档距在100～200米之间，线路转角为15o以下的直线杆塔。金具的破断强度≥40kn。特点：它具有切线线夹便捷的特点，由于增加了预绞丝加强层，同时也增强了光缆一定的抗动态荷载能力。组成：机械悬垂线夹由加强层预绞丝、橡胶插件、壳体、u形环等组成。
