q971f电动超薄型球阀的详细资料：
产品型号：q971f
产品名称：电动超薄型球阀
产品特点：电动对夹式球阀由jw系列精小型电动执行器与超薄型球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，摩擦力小，回差小，动作平稳可靠，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用o、v型通道球体结构与电子式电动执行器配套可实现流量的调节。
q971f电动超薄型球阀主要技术参数：
| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力(mpa) | 阀体材料 |
| 球阀 | 9-电动 | 对夹式 | 浮动球直通 | f-氟塑料 h-合金钢 ppl |
1.6 2.5 4.0 6.4 |
按表内阀体 材料代号 |
| 公称通径dn(mm) | 15-200 | |||||
| 材料代号 | c | p | r | |||
| 主 要 零 件 |
阀体 | wcb | zg1cr18ni9ti | zg0cr18ni12mo2ti | ||
| 球板 | 2cr13 | zg1cr18ni9ti | zg0cr18ni12mo2ti | |||
| 阀杆 | 2cr13 | 1cr18ni9ti | 0cr18ni12mo2ti | |||
| 密封圈 | 增强聚四氟乙烯、合金钢 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
| 适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～300℃ | |||||
| 控制型式 | 开关型/调节型 | |||||
| 作用型式 | 切断/调节 | |||||
| 执行器 | 型号 | jm系列 | ||||
| 电源 | dc24v、 ac24、 ac110v、 ac220v、 ac380v | |||||
| q971f-16 | ||||||||||
| 通径dn | d | l | d | k | d1 | n-md | f | h | w | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 32 | 90 | 65 | 46 | 4-m12 | 2 | 190 | 162 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-m12 | 2 | 195 | 162 |
| 25 | 1″ | 24 | 45 | 110 | 85 | 65 | 4-m12 | 2 | 210 | 162 |
| 32 | 1 1/4″ | 29 | 55 | 130 | 100 | 76 | 4-m16 | 3 | 220 | 162 |
| 40 | 1 1/2″ | 38 | 62 | 145 | 110 | 84 | 4-m16 | 3 | 230 | 162 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 99 | 4-m16 | 3 | 265 | 208 |
| 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 4-m16 | 3 | 300 | 208 |
| 80 | 3″ | 72 | 120 | 195 | 160 | 132 | 8-m16 | 3 | 325 | 258 |
| 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-m16 | 3 | 350 | 258 |
| 125 | 5″ | 118 | 200 | 245 | 210 | 184 | 8-m16 | 3 | 375 | 258 |
| 150 | 6″ | 145 | 225 | 280 | 240 | 211 | 8-m20 | 3 | 420 | 258 |
| 200 | 8″ | 200 | 275 | 335 | 295 | 266 | 12-m20 | 3 | 460 | 280 |
法兰标准：jb79亦可按gb9113、ansi b16.5、jis b2212

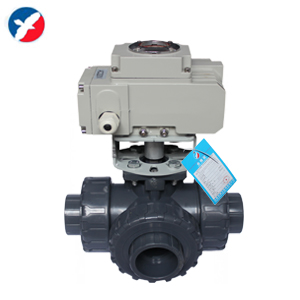

| 电动衬胶蝶阀 | 电动pvc三通球阀 | 电动蝶阀 | 电动硬密封球阀 |
|
|
|
|
