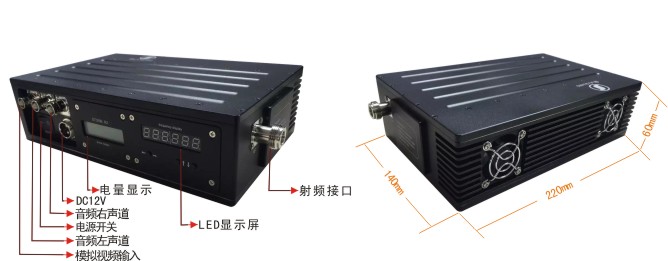

COFDM远程无线图传发射机

一、系统简介
    我公司开发的高度集成的数字化微波移动视频实时传输系统，sg-s20可使用到移动的车辆，直升机，和高速飞机上，传输dvd质量的音频和视频，还可用于隐蔽性传输。特别是在城市环境中，被监控点和中央控制中心相距较远且位置较分散，利用传统网络布线的方式成本又非常高，一旦遇到河流山脉等障碍或对于目标监控点不固定或移动物体（如运钞车、警用指控车辆、轮船等）的监控时，有线网络便束手无策。此时使用数字化微波移动视频实时传输系统方案将使以上问题迎刃而解，该系统的优势就尽现无疑。
    sg-s20是专门针对移动环境开发设计的数字无线视频传输系统，能够在高速移动并且有阻隔环境下实现视频、语音、数据等多媒体业务同步传输。具有灵敏度高、抗干扰能力和穿透能力强、传输数率高、稳定性强等显著优点，为构建指挥、抢险、侦察、野外作战等应急通信系统提供了理想解决方案。目前，该系统已广泛应用于公安、武警、消防、野战部队等军事部门和交通、海关、油田、矿山、水利、电力、金融等国家重要部门。


二、技术指标
发射机技术参数：
频率/视频-300-900mhz(可选)
射频功率：15w
工作电压：dc12v
工作电流：4.7a
调制方式：cofdm 2k qpsk
射频带宽：2/4/6/8mhz(可调)
传输速率/视频：6mbps
前后比：1/2
间隔保护：1/32
加密类型：aes128bits
支持最高移动速度：450km/h
视频输入：1路模拟信号
音频输入/输出：立体声
视频压缩：mpeg-4/h.264
天线接口：n
音视频接口：bnc
工作温度：-30~70℃
视频制式：pal/ntsc
城市环境传输距离：5-8km
外壳材料：军工铝外壳（黑色）
尺寸：220*140*60mm
重量：2.3kg

连接图：

单兵——车
