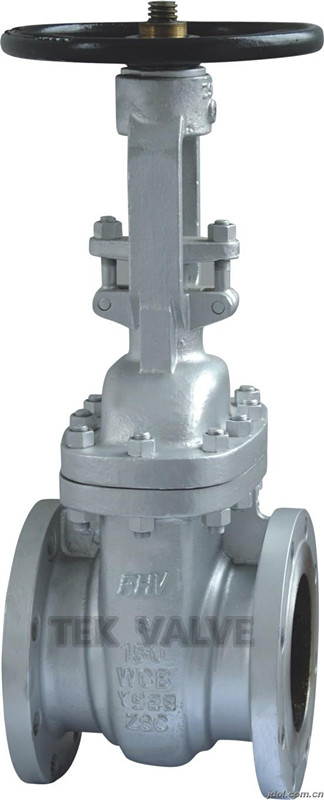

进口不锈钢闸阀

德国泰科不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。不锈钢闸阀材质分为304不锈钢闸阀，316不锈钢闸阀，321不锈钢闸阀。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。不锈钢闸阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

进口不锈钢闸阀

进口不锈钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。

闸阀开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。

有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

德国泰科不锈钢闸阀特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。（4）水锤现象不易产生。原因是关闭时间长。（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。（6）结构长度(系壳体两连接端面之间的距离)较小。（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用ptfe填料，密封可靠，操作轻便灵活。

德国泰科不锈钢闸阀执行标准：

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
gb12234	gb12221	gb9113 jb79	gb9131	gb/t13927hb/t9092

德国泰科不锈钢闸阀试验压力：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

德国泰科主要零件材料及性能：

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
wcb	2cr13	13cr stl 本体材料尼龙	增强柔性石墨 1cr13/柔性石墨 os软钢 0cr18ni9ti 0cr17ni12mo2ti xd550f（t） ptfe	柔性石墨增强柔性石墨 sfb/260 sfp/260 ptfe	≤425	水、蒸汽、油品
wc1	38grmoa1 25cr2mov				≤450
wc6					≤540
wc9					≤570
zgcr5mo					≤540
zg1cr18ni9ti	1cr18ni9ti				≤200	-
zg1cr18ni12mo2ti	1c18ni12mo2ti				≤200	-

德国泰科不锈钢闸阀规格主要尺寸：

1.6mpa	dn	l	d	d1	d2	b	n-φd	h	d0
凸面法法 rf tek	15	130	95	65	45	14	4-φ14	170	120
	20	150	105	75	55	14	4-φ14	190	140
	25	160	115	85	65	14	4-φ14	205	160
	32	180	135	100	78	16	4-φ18	270	180
	40	200	145	110	85	16	4-φ18	310	200
	50	250	160	125	100	16	4-φ18	358	240
	65	265	180	145	120	18	4-φ18	373	240
	80	280	195	160	135	20	8-φ18	435	280
	100	300	25	180	155	20	8-φ18	500	300
	125	325	245	210	185	22	8-φ18	614	320
	150	350	280	240	210	24	8-φ23	674	320
	200	400	335	295	265	26	12-φ23	818	400
	250	450	405	355	320	30	12-φ25	969	450
	300	500	460	410	375	30	12-φ25	1145	500
	350	550	520	470	435	34	16-φ25	1280	500
	400	600	580	525	485	36	16-φ30	14852	560
	450	650	640	585	545	40	20-φ30	1541	600
	500	700	705	650	608	44	20-φ34	1676	640
	600	800	840	770	718	48	20-φ41	1874	720
	700	900	910	840	788	50	24-φ41	2083	800
	800	1000	1020	950	898	52	24-φ41	2400	950
	900	1100	1120	1050	998	64	28-φ41	2950	1000
	1000	1200	1255	1170	1110	56	28-φ48	3245	1000

进口不锈钢闸阀

无

采购商	商品规格	成交单价（元）	数量	成交时间

起订量	标准价	采购量
1	1800元	- +

进口不锈钢闸阀

1- 9台 1800元 10- 49台 1500元 ≥50台 1000元
