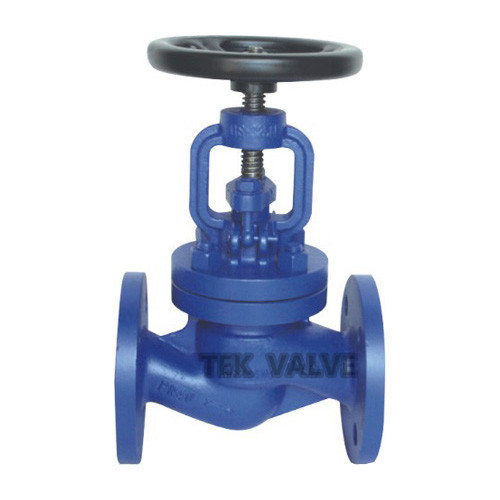

进口蒸汽截止阀
德国泰科蒸汽截止阀采用双层波纹管设计,焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。进口蒸汽截止阀在高温情况下,阀杆不与介质接触,确保阀杆零泄漏。同时保证足够的强度和韧性,可以开关上万次。手轮采用人体工程学设计,使用寿命更长,操作轻松便捷。
进口蒸汽截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
应用领域:石油、石化、化工、冶金、电力、水利、城建、机械、煤炭、食品、工业(主蒸汽疏水、锅炉排污、高炉系统、热风炉系统、热力系统、蒸汽系统等)。
德国泰科蒸汽截止阀标准:
设计和制造标准按照: gb12235;
结构长度按照: gb12221
法兰端尺寸按照:gb9113,jb79,hg20592等
螺纹端尺寸按照:jb/t7306;
对焊端尺寸按照:jb/t12224
承插口尺寸按照:jb/t1751
检验和测试按照: gb13927,jb9092
设计和制造标准按照: asme b16.34,api6d;
结构长度按照: asme b16.10;
法兰端尺寸按照:asme b16.5
螺纹端尺寸按照:ansi b1.20.1;
对焊端尺寸按照:ansi b16.25
承插口尺寸按照:ansi b16.11
检验和测试按照: api598
设计和制造标准按照: din3356 ;
结构长度按照: din3202;
法兰端尺寸按照:din2543-2545或可选
对焊端尺寸按照:din3239
检验和测试按照: din3230
德国泰科蒸汽截止阀应用领域:石油、石化、化工、冶金、电力、水利、城建、机械、煤炭、食品、工业(主蒸汽疏水、锅炉排污、高炉系统、热风炉系统、热力系统、蒸汽系统等)。
进口蒸汽截止阀零部件:
序号 |
名称 |
材质 |
1 |
阀体 |
gs-c25、1.7363、 1.4308、1.4408、1.4306、1.4301 |
2 |
阀瓣 |
astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l |
3 |
轴销 |
astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l |
4 |
组件 |
1cr18ni9ti、304、316 |
5 |
阀杆 |
astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l |
6 |
阀盖 |
gs-c25 1.7363 1.4308、1.4408、1.4306、1.4301 |
7 |
填料 |
柔性石墨 flexible graphit、ptfe |
8 |
填料压盖 |
gs-c25 1.7363 1.4308、1.4408、1.4306、1.4301 |
9 |
定位片 |
25、45、304、316 |
10 |
阀杆螺母 |
铜合金zqa19-4 |
11 |
手轮 |
wcb、qt400-18 |
12 |
双头螺栓 |
astm a193-b7、a320-b8、a193-b8m |
13 |
六角螺母 |
astm a194-2h、a194-8、a194-8m |
14 |
垫片 |
柔性石墨+不锈钢 flexible graphite+stainless steel、ptfe |
进口蒸汽截止阀产品性能规范:
公称压力(mpa) |
壳体试验压力(mpa) |
密封试验压力(mpa) |
适用温度(℃) |
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
注:系列阀门连接法兰可根据用户要求设计制造。
进口蒸汽截止阀零件:
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
wcb |
wcb |
wcb |
13cr |
2cr13 |
2cr13 |
柔性石墨 |
stl |
||||||
304 |
cf8 |
cf8 |
304 |
304 |
304 |
柔性石墨 |
stl |
ptfe |
|||||
316 |
cf8m |
cf8m |
316 |
316 |
316 |
柔性石墨 |
stl |
ptfe |
|||||
304l |
cf3 |
cf3 |
316 |
304l |
304l |
柔性石墨 |
stl |
ptfe |
|||||
316l |
cf3m |
cf3m |
316 |
316l |
316l |
柔性石墨 |
stl |
ptfe |
