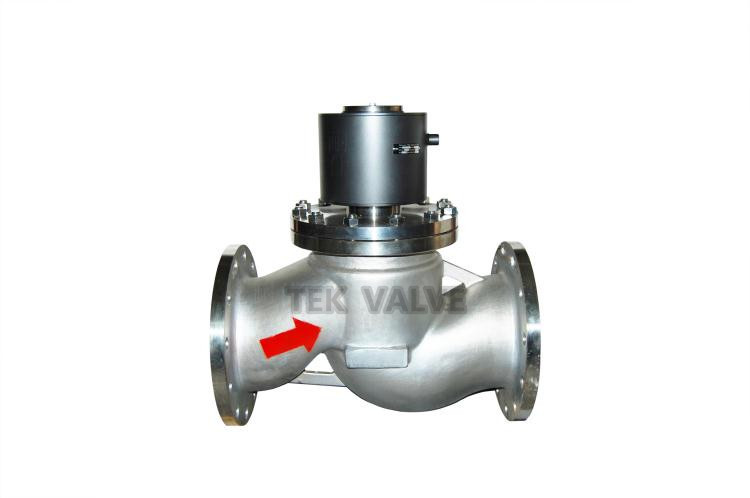

进口零压差防爆电磁阀
德国泰科零压差防爆电磁阀原理:
它是一种直动和先导式相结合的原理:
当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。德国泰科零压差防爆电磁阀特点:
在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
分布直动活塞式,空军、海军配套产品,零压启动,流量大,零泄漏,品质可靠。 应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。
一、技术参数
操作方式 |
常闭 |
通电打开、断电关闭 |
||||||||||
常开 |
通电关闭、断电打开(型号后加“-k”表示) |
|||||||||||
参数↓型号→ |
tek |
|||||||||||
介质温度 |
1型:≤60℃·2型:≤130℃ |
|||||||||||
使用介质 |
1型 |
水、柴油、空气、煤气天然气等常温液体或气体 |
||||||||||
2型 |
热水、热油、热空气、焦炉煤气等中温液体或气体 |
|||||||||||
通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||
压力(mpa) |
0~1.0 |
|||||||||||
功率 |
ac:18w、dc:28w |
ac:35w、dc:60w |
||||||||||
电压偏差 |
允许波动±10% |
|||||||||||
材料 |
阀体 |
锻压黄铜、·铸钢·不锈钢 |
||||||||||
密封 |
丁晴像胶nbr·氟像胶fkm·特制:硅橡胶(食品级)psi |
|||||||||||
环境温度 |
-20~60℃ |
|||||||||||
连接方式 |
法兰 |
|||||||||||
电气连接 |
接线盒电缆插座,防护等级ip65 |
|||||||||||
使用电压 |
ac220v 50hz/60hz、dc24v·其余根据要求 |
|||||||||||
特殊选配 |
bnt023防爆电磁阀 |
nt023-x信号反馈 |
nt023-s手动功能 |
|||||||||
防爆等级:exmi/iit4(浇封型)、diibt4 |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
||||||||||
安装提示 |
优先采用线圈竖直向上,亦可根据需要安装 |
|||||||||||
备注 |
常开阀完全打开或关闭,至少需要0.05mpa的压 |
进口零压差防爆电磁阀参数:
工作环境温度:-20-+50℃ -40-+80℃
线圈工作温度: <+50℃、<+85℃
控制方式:常闭、常开
国际标准电压:ac(380、240、220、24)v、dc(110、24)v
流通流体介质: 液体,气体
流通流体温度: <+60℃、<+120℃、<+200℃
流通流体压力:1bar 、 6bar 、16bar 、-0.1bar
阀体材质:不锈钢(304 、316、316l)
线圈连接方式:铁罩引线、塑封线盒插头密封材质性能:耐温、耐压、耐磨、防腐
密封结构:圆弧锥线与平面密封
泄漏量:零
进口零压差防爆电磁阀性能特点:
通用性广、灵敏性高、严密性强、寿命性长
进口零压差防爆电磁阀工作范围:
给水排水、医疗、食品、冶金、石油化工、烟草、电力设备、纺织、包装设备、船舶工业、油机设备、 清洗设备、干燥设备、锅炉、灌装计量等
注解:
1、流体中若含有杂质,电磁阀进端必须安装过滤阀(30——80目/寸),且无凝固及结晶现象。
2、电磁阀安装方位无限制。(s-水平安装、c-垂直安装)
