高清COFDM接收板

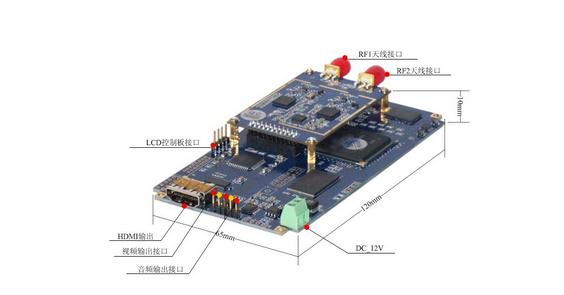

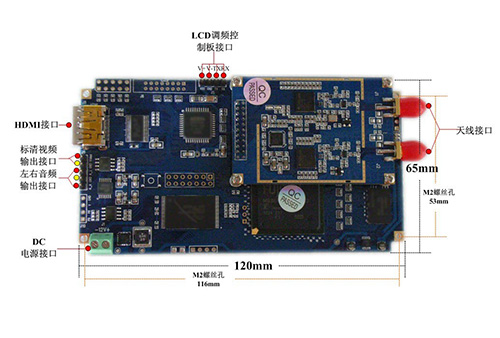

1 高清接收板主卡的连接：

1.hdmi：高清视频输出口
2.video：标清视频输出口
3.a-r/a-l：音频/左右声道输出口
4.dc-in：接收板电源输入口
5.外接控制板口：外接调频控制面板插口（3.3v，gnd，rx，tx一一和下面⑵对应）
6.j1：接收板的接收主天线（sma头）
7.j2：接收板的接收辅天线（sma头）

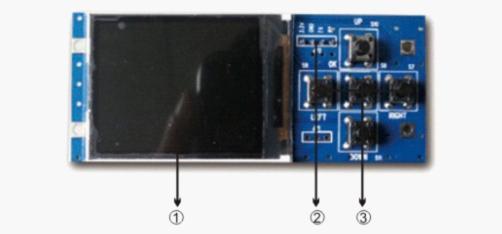

2 调频板：

⑴ lcd显示屏：调频板的参数显示屏
⑵ 外接主板口：外接到发射主板上的插口（3.3v，gnd，rx，tx一一和上面⑤对应）
⑶ 控制键：高清调频板的参数控制键（上，下，左，右，确定）
3 高清接收板说明：
