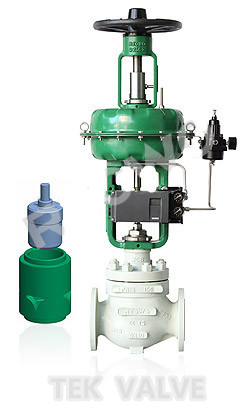

进口气动双座调节阀

进口气动双座调节阀 　　德国泰科tek气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。     德国泰科调节阀产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有pn10、16、40、64；100；阀体口径范围dn20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有ii 级或iv级。流量特性为线性或等百分比。多种多样的品种规格可供选择。 进口气动薄膜调节阀产品特点： 顶底、层双导向双座调节阀，工作时稳定性好。 有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。 阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。 不平衡力小，允许使用压差较大。 执行机构采用多弹簧结构，高度减小30％。重量减轻30％。 可调范围大，固有可调比为50％。 波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。 调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。 进口气动双座调节阀主要零件材料:

进口气动薄膜双座调节阀执行机构：

   型 式：多弹簧式薄膜执行机构膜片材料：丁晴橡胶夹增强涤纶织物弹簧范围：0.02~0. 1、0.04~0.20mpa供气压力：0.14 0.16 0.28mpa气源接头：m10×1环境温度：-30~+70℃

进口气动薄膜双座调节阀阀作用型式：

   气——关式或气——开式

   附 件：定位器，手轮机构

   性 能：（带定位器）

   泄 漏 量：小于额定流量系数kv的0.5％

   基本 误差：±1.5％回 差：1.5％死 区：0.6％

   始终点偏差：±1.5％

   可 调 范围：30:1

进口气动薄膜双座调节阀阀体：

   阀体形式：直通双座铸造球型阀公称通径：25~300mm 公称压力：pn1.6 4.0 6.4mpa连接形式：法兰式按jb78-59 jb79-59材 料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12mo2ti

进口气动薄膜双座调节阀上阀盖：

   常 温 型：-20℃~+200℃散 热 型：-40℃~+450℃压盖形式：螺栓压紧式填 料:v型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

进口气动薄膜双座调节阀阀内组件：

   阀芯型式：双导向双座柱塞型阀芯

   流量特性：线性特性、等百分比特性或快开特性

   材 料：1cr18ni9ti  0cr18ni12mo2ti

进口气动双座调节阀
