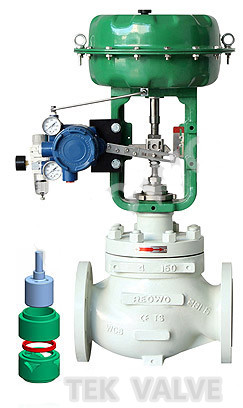

进口气动单座调节阀
德国泰科tek气动单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
德国泰科tek气动单座调节阀（气动精小型单座调节阀、气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合iec标准的新一代通用调节阀产品。
型式 |
进口气动单座调节阀 |
||
公称通径 |
32、40、50、65、80、100、125、150、200、250mm |
||
公称压力 |
ansi 125、150、300、600 jis 10、16、20、30、40k pn1.6、4.0、6.4mpa |
||
连接型式 |
法兰连接 |
ff、rf、rj、lg、mfm |
|
法兰标准 |
jis b2201-1984、ansi b16.5-1981、jb/t79.1-94(pn1.6mpa)、jb/t79.2-94(pn4.0、6.4mpa)、hg20596-97、hg20618-97等 |
||
焊接连接 |
嵌接焊sw(40~50mm) 对接焊bw(65~250mm) |
||
材料 |
铸钢（zg230-450）、铸不锈钢（zg1cr18ni9ti、zg1cr18ni12mo2ti）等 |
||
上阀盖 |
常温型(p) |
-17～+230℃ |
|
伸长i型(ei) |
-45~-17℃ +230~+566℃ |
||
伸长ii型(eii) |
-100～-45℃ |
||
伸长iii型(eiii) |
-196～-100℃ |
||
注：工作温度不准超过各种材料的允许范围。 |
|||
压盖型式 |
螺栓压紧式 |
||
填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
||
|
|
|
|
阀内组件
阀芯型式 |
单座柱塞型阀芯 |
流量特性 |
等百分比特性、线性特性 |
材料 |
不锈钢（1cr18ni9ti、1cr18ni12mo2ti、17-4ph、9cr18、316l）、钛和耐腐蚀合金等 |
执行机构
型式 |
ha多弹簧薄膜执行机构、va6单作用气缸活塞执行机构、vp双作用气缸活塞执行机构 |
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 |
20~100、80~240kpa(ha型)，190~350、190~400kpa(va6型) |
供气压力 |
140~400kpa(ha型)、400~500kpa(va6型、vp型) |
气源接口 |
rc1/4"(ha、va型)、g3/8、1/2"(vp型) |
环境温度 |
-30~+70℃ |
阀作用型式用正作用或反作用执行机构实现阀的气-关式或气-开式定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
泄漏量 |
金属阀座 |
小于阀额定容量的0.01％，符合ansi b16.104-1976 iv级 |
软阀座 |
小于阀额定容量的10-7，符合ansi b16.104-1976 vi级 |
|
回差 |
带定位器 |
小于全行程的1％ |
不带定位器 |
小于全行程的3％ |
|
基本误差 |
带定位器 |
小于全行程的±1％ |
不带定位器 |
小于全行程的±3％ |
|
注：采用标准的v型聚四氟乙烯填料 |
||
可调范围 |
50:1 |
|
cv值和行程(lv)
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||||||||||||
阀座直径 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|||||||||
额定cv值 |
10 |
17 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|||||||||
额定行程 |
25 |
38 |
50 |
75 |
||||||||||||||||||||||||||||
公称 通径 |
a |
|||||||||||||||||||||||||||||||
ansi 125 ff pn1.6 rf jis 10k ff rf ansi 150 |
jis 16k rf |
ansi 300 rf jis20、30k rf pn4.0 mfm |
ansi 600 rf jis 40k rf pn6.4 |
jis 16k lg |
jis 20k lg |
jis 30k lg |
jis 40k lg |
|||||||||||||||||||||||||
32 |
210 |
- |
210 |
210 |
- |
- |
- |
- |
||||||||||||||||||||||||
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
||||||||||||||||||||||||
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
||||||||||||||||||||||||
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
||||||||||||||||||||||||
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
||||||||||||||||||||||||
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
||||||||||||||||||||||||
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
||||||||||||||||||||||||
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
||||||||||||||||||||||||
250 |
673 |
- |
750 |
750 |
- |
750 |
- |
750 |
||||||||||||||||||||||||
公称 通径 |
a |
||||||
ansi 150 rj |
ansi 300 rj |
ansi 600 rj |
ansi 300 lg |
ansi 600 lg |
ansi 150 sw、bw |
jansi 150、600 sw、bw |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
|
|
|
|
|
结构特点：气动单座调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10ma dc或4-20ma dc电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。
气动单座调节阀按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《b型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《k型》
气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。
根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有pn1.6 4.0 6.4mpa；公称通径dn15~300mm；最小阀芯dn6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
执行机构：气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的zma/b型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
