德国IBA公司DIGI-13型CR和DR性能检测模体

 德国iba公司digi-13型cr和dr性能检测模体

德国iba公司 digi-13型cr和dr性能检测模体用于cr和dr成像系统的质量检测(包括 均匀性、空间分辨力、低对比分辨率、可见光野和x射线野的校准和伪影等)。

digi-13型cr和dr性能检测模体产品简介：

根据din 6868-13标准， 用于cr和dr成像系统的质量检测(包括 均匀性、空间分辨力、低对比分辨率、可见光野和x射线野的校准和伪影等)

在1毫米厚的铜质基板 (300 x 300 x 1.0 mm) 上有：

1.动态步进式楔形梯, 含有不同的射线吸收系 数的7 阶步进式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 铜厚度动态范围

2.低对比度测试体, 由铝质圆盘组成, 直径10毫米, 在70kv时产生的对比度范围为： 0.8％, 1.2％,2.0％, 2.8％ , 4.0％和5.6％

3.分辨率检测 (线对卡): 检测空间分辨率0.6 –5.0 lp/mm, 45°旋转设计

4.标记区为信号标准化和均匀性检测

5.不同尺寸的暗盒边缘区域标记

患者等效衰减模体

患者等效衰减模体，由 25 毫米纯铝材料制作,用于模拟患者腹部体厚条件，配合常规x线摄影、 cr/dr 摄影检测模体的联合使用。

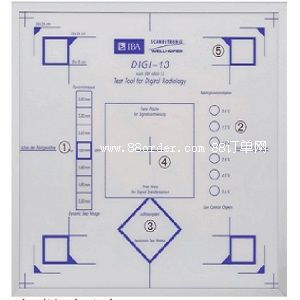

construction of the test device digi-13
basic copper plate (300 x 300 x 1.0 mm) with
dynamic step wedge, made of copper

➀, with different radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm cu, for controlling the dynamic range low contrast objects, made of aluminium disks

➁, with a diameter of 10 mm, producing a contrast of 0.8 ％, 1.2 ％, 2.0 ％, 2.8 ％ , 4.0 ％ and 5.6 ％ at 70 kv, for determination of contrast resolution resolution test (lead foil)

➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution marked areas for signal standarization and homogenity check

➃alignment marks for different cassette sizes
