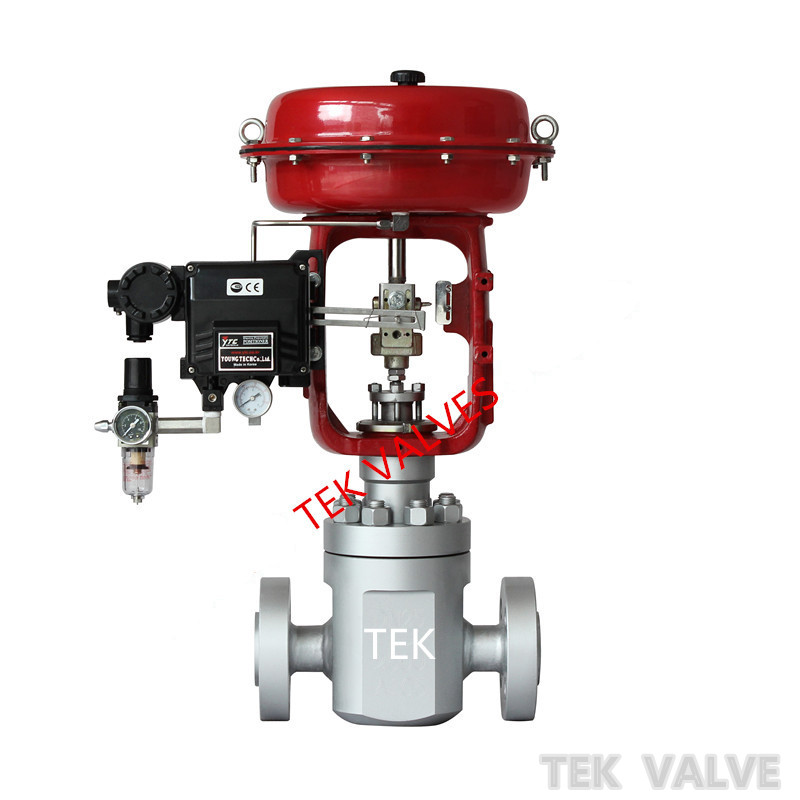

进口气动高压调节阀
德国泰科高压调节阀（给水调节阀）是锅炉给水自动调节系统中最主要设备之一，广泛应用于电站、 化工、石油、冶金等给水系统流量的调节。
进口气动高压调节阀结构特征：
1.主要由阀体、阀座、密封圈、阀杆、阀盖等组成。
2.阀门的流量调节，靠针形阀瓣在阀座内的相对上下移动改变阀座与阀杆之间的环形面积的大小来实现。
3.阀杆向下移动为关，反之为开。阀门与管道为焊接连接。
4.阀门采用电动执行机构角行程来驱动。
5、采用多片带孔圆盘叠加而成的孔板组件和其上部的笼罩构成节流组件。
6、由于调节时采用孔板组件，改变了传统的一次降压为多次降压。大流量区由上部笼罩截面改变调节给水流量，所以压降铡。
进口调节阀是调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。等百分比特性的相对行程和相对流量不成直线关系，所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。调节阀类包括节流阀和减压阀，其作用是调节介质的压力、流量等叁数。
■ 主要零件材料
|
1 |
阀体 |
wcb |
cf8 |
cf8m |
cf3m |
|
2 |
笼式套筒 |
304 |
304 |
316 |
316l |
|
3 |
阀芯 |
304 |
304 |
316 |
316l |
|
4 |
垫片 |
ptfe/金属石墨缠绕垫片 |
|||
|
5 |
阀盖 |
wcb |
cf8 |
cf8m |
cf3m |
|
6 |
阀杆 |
304 |
304 |
316 |
316l |
|
7 |
填料垫片 |
304 |
304 |
316 |
316l |
|
8 |
填料 |
ptfe/柔性石墨 |
|||
|
9 |
弹簧 |
65mn |
304 |
316 |
316l |
|
10 |
螺母 |
304 |
304 |
316 |
316l |
■ 主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差％ |
±5.0 |
±1.0 |
||
|
回差％ |
≤3.0 |
≤1.0 |
||
|
死区％ |
≤3.0 |
≤0.4 |
||
|
始终点偏差％ |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差％ |
≤2.5 |
|||
|
泄露量l/h |
0.01％×阀额定容量 |
|||
|
可调范围r |
30：1 |
|||
■ 额定流量系数kv、额定行程、配用执行器型号
|
公称通径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
单座 |
10 |
11 |
17.6 |
27.5 |
44.5 |
69.3 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
笼式 |
6.3 |
10 |
16 |
25 |
40.5 |
63.7 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用执行器型号 |
zha/b-22 |
zha/b-23 |
zha/b-34 |
zha/b-45 |
zha/b-56 |
|||||||||
进口气动高压调节阀参数
|
阀体形式 |
直通铸造高压球型阀 |
|
公称通径 |
dn20～300mm |
|
公称压力 |
pn11.0、pn15.0、pn26.0、pn42.0mpa；ansi 150、300、600、900lb；jis 10、20、30、40 |
|
连接形式 |
法兰(ff rf rtj)、焊接(sw bw)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
|
阀芯形式 |
笼式套筒节流式阀芯 |
|
流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
|
执行器型式 |
多弹簧簿膜执行机构 |
||||
|
执行器型号 |
zha/b-22 |
zha/b-23 |
zhab-34 |
zha/b-45 |
zha/b-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围(kpa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400kpa |
||||
|
气源接口 |
rc1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(b)—失气时阀位开(fo)；气开式(k)—失气时阀位关(fc) |
||||
■ 主要外形及连接尺寸
|
公称通径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
直通式 |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
||||||||||||
如果您有需要求购德国泰科进口高压调节阀，了解进口高压调节阀原理，进口高压调节阀结构，进口高压调节阀型号，进口高压调节阀尺寸的需要，欢迎访问我们的网站或者来电咨询，我们将竭诚为您提供优质的产品和服务！
