进口气动调节阀

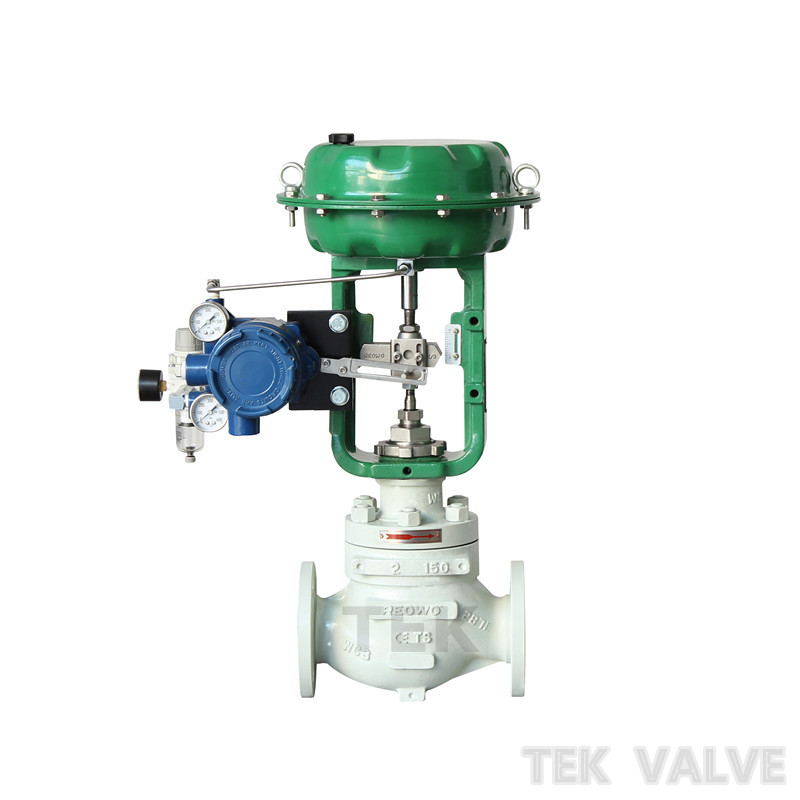

德国泰科气动调节阀（进口气动精小型单座调节阀、进口气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合iec标准的新一代通用调节阀产品。

德国泰科进口气动薄膜三通调节阀：
    三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通调节阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
德国泰科进口气动薄膜角形调节阀：
   角型阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
德国泰科进口气动薄膜低温调节阀：
   是气动薄膜小流量、单座、双座、角型调节阀的变形产品，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接口的作用是使阀杆密封处接近常温下工作，并减少外界热量传入。为减少热传递，长颈采用薄壁结构。

德国泰科进口精小型气动薄膜单座调节阀：
    多弹簧执行机构高度低、重量轻、装配简便，精小型阀体结构紧凑、流道通畅，具有较大的流量系数。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
德国泰科进口精小型气动薄膜套筒调节阀
    采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。阀芯导向面大，可改善由涡流和冲击引起的振荡。比普通的单、双座调节阀噪声降低10db左右。
德国泰科进口气动薄膜夹套保温调节阀：
    主要用于介质易结晶或凝固场合，在阀体和上阀盖处采用夹套保温装置，利用高温蒸汽或导热油等介质进行保温。

若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径、额定流量系数kv，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。

德国泰科进口气动薄膜小流量调节阀：
适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。气动薄膜小流量调节阀，又称气动小流量调节阀、小流量调节阀，属于气动调节阀。

德国泰科进口气动薄膜单座调节阀：
新型多弹簧执行机构代替老式执行机构，具有高度低、重量轻、装配简便等优点。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

德国泰科进口气动薄膜双座调节阀：

双座阀有上下两个阀芯球，流体作用在上下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏量较单座阀大。适用于对泄漏量要求不严格，阀前后压差较大的干净介质场合。

技术参数

进口气动薄膜单座调节阀技术参数
公称通径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(kv)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(mpa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公称压力(mpa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
执行器型号		tek/b-22		tek/b-23			tek/b-34			tek/b-45			tek/b-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		v型聚四氟乙烯填料、v型柔性石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		直线性、等百分比

执行机构

进口气动薄膜单座调节阀执行机构
配置执行器类别	tek/b多弹簧簿膜执行机构
执行器型号	tek/b-22	tek/b-23	tek/b-34	tek/b-45	tek/b-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(kpa)	20～100(标准)、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400kpa
气源接口	rc1/4'
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(b)—失气时阀位开(fo)；气开式(k)—失气时阀位关(fc)

性能指标

进口气动薄膜单座调节阀性能指标
项目			不带定位器	带定位器
基本误差％			±5.0	±1.0
回差％			3.0	1.0
死区％			3.0	0.4
始终点偏差％	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差％			≤2.5
泄露量l/h			0.01％×阀额定容量
可调范围r			30：1

外形尺寸

进口气动薄膜单座调节阀外形尺寸
公称通径dn(mm)		20	25	32	40	50	65	80	100	125	150	200
l	pn16/25	181	184	200	222	254	276	298	352	410	451	600
	pn40	194	197	200	235	267	292	317	368	425	473	610
	pn64	206	200	210	251	286	311	337	394	440	508	650
h	pn16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	pn40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	pn64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
h1		132	132	158	170	179	214	221	234	270	294	331
h2		298	298	298	298	298	380	380	380	510	510	510
h3		180	180	180	180	180	236	236	236	310	310	310

零件材料

进口气动薄膜单座调节阀零件材料
1	阀体	wcb	304	316	316l
2	垫片	ptfe\石墨垫片	ptfe\石墨垫片	ptfe\石墨垫片	ptfe\石墨垫片
3	阀座	304	304	316	316l
4	阀芯	304/304+f46	304/304+f46	316/316+f46	316l/316l+f46
5	导向套	304	304	316	316l
6	中垫	ptfe\石墨垫片	ptfe\石墨垫片	ptfe\石墨垫片	ptfe\石墨垫片
7	阀盖	wcb	304	316	316l
8	阀杆	304	304	316	316l
9	金属垫	304	304	316	316l
10	填料	ptfe/石墨	ptfe/石墨	ptfe/石墨	ptfe/石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	wcb	304	316	316l
