进口气动v型调节球阀
进口气动调节阀门：调节灵敏度精准，压力稳定。

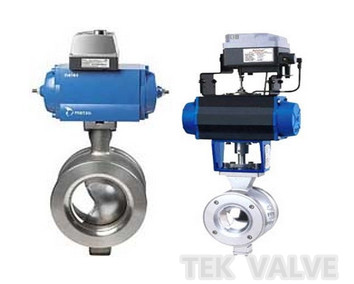

德国泰科[tek]气动v型调节球阀是由原装进口齿条式气缸执行机构或国产气缸执行机构与球阀两部分组成，与四通调节器、定位器等其它仪表配套使用，实现对管道内介质进行过程控制。该球阀具有结构紧凑、重量轻、体积小、装卸维护方便、流路畅通、流阻极小、额定流量系数大、可调范围广等特点。
德国泰科[tek]气动v型球阀由v型阀体与zsq型气动执行机构及其它附件组成,是一种直角回转结构的高级控制阀.v型球阀长期不需要护理,使用寿命长,为您提供了真正的高效率进行控制工艺。具有出色的调节特性,v型阀具有一个近似等百分比的固有流量特性信高达300:1的可调比.因此v型阀要以在广幅的变化范围提供精确的控制.
超强的剪切能力,v型阀采用金属硬密封结构v型阀芯及金属阀座在回转过程中,v型缺口与阀座产生一个强大的剪切性能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
气动v型球阀结构紧凑,小巧轻盈,安装方便,维护简便.
进口气动v型调节球阀特点：
最大流动窖:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,通能欧可别大,流通阻力小,因此可以全胜较小的更加经济实用的阀门尺寸.
v型阀采用轴承结构,机械稳定性高,启动扭短小,保证了阀门具有极好的灵敏度和感应速度.
最大可靠(安全)性,阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏.
金属阀座的优越密封筒,v型阀采用可动金属阀座,具有自助裣功能,并具有优越密封性能及超长的全胜寿命,在流向上,泄露10-6x额定流量系数.
德国泰科[tek]进口气动v型调节球阀主要技术参数：
进口气动v型调节球阀是由气动活塞执行机构和v型球阀体两大部件组成。
气动v型球阀阀体及内件技术参数：
|
型式 |
直通两体式铸造 v 型球阀 dn25～200 直通整体式铸造 v 型球阀 dn250～300 |
|
公称通径 |
dn25、32、40、50、65、80、100、125、150、200、250、300 |
|
公称压力 |
ansi 150、300 lb；jis 10、20 k；pn1.6、2.5、4.0mpa |
|
连接形式 |
法兰连接：rf、fm，标准按 ansi b16.5；jis b2201；hg20596（或 gb9113-2000） |
|
阀体材质 |
wcb / scph2，wc6/ scph21，wc9/ scph32，cf8 / scs13a， cf8m / scs14a |
|
使用温度 |
常温型：-29～+150℃ 高温型：+150～+450℃ |
|
填料 |
常温型：楔型聚四氟乙烯填料 高温型：柔性石墨成型填料 |
|
与执行机构连接 |
符合 iso 5211/1～5211/3-1982 |
|
阀芯型式 |
v 型缺口阀芯 |
|
流量特性 |
近似等百分比性，请参照图 2 |
|
流量系数 |
请参见表 2 |
|
阀内件材质 |
阀体、阀内件材料的组合及工作温度范围请参阅表 1 |
|
球芯转角 |
90° |
|
扭矩 |
请参见表 4 |
气动v型球阀执行机构性能参数
|
型式 |
gt 型气缸执行机构 |
|
供气压力 |
0.40～0.70mpa |
|
气源接头 |
rc1/4 |
|
环境温度 |
-30～+70℃ |
|
选配附件 |
定位器、空气过滤减压阀、电磁阀、限位开关、手轮机构、其它 |
整机性能
|
作用方式 |
单作用气缸执行机构：正作用（气压增加阀闭）；反作用（气压增加阀开） 双作用气缸执行机构：随输入定位器信号的增加阀开或阀闭 |
|
可 调 比 |
300：1 |
|
阀座泄漏量 |
金属阀座：符合 fci 70-2-1998（asme b16.104）和 gb4213-1992 ⅳ级 和 ⅴ级 要求 |
|
回差 |
1.5％（带定位器） |
|
线性 |
±1.5％（带定位器） |
|
始终点偏差 |
±2％ |
|
允许压差 |
请参阅 表 5 |
|
外形尺寸和重量 |
请参阅 表 8、9、10 和 图 3、4、5 |
特殊规格
|
阀体组件特殊检查 |
流量特性检查、材料检查（实验报告）、非破坏检查、放射线检查 |
|||
|
阀体组件特殊清洗 |
完全除油、除水处理 |
|||
|
阀体组件 及 执 行机构特殊规格 |
特殊材质处理 |
禁铜处理 |
特殊空气配管和特殊接头 |
|
|
防沙、防尘型 |
防强腐蚀型 |
真空工作条件用 |
||
|
热带地区用 |
寒带地区用 |
指定色涂层 |
||
|
接触大气部分 sus 不锈钢螺栓、螺母 |
快速开启或关闭时间 |
|||
气动v型球阀主要零件材料及内部结构
|
本体材质为碳钢 |
||||
|
1 |
底座 |
wcb |
lcb |
wc9 |
|
2 |
阀体 |
wcb |
lcb |
wc9 |
|
3 |
下阀轴 |
2cr13 |
2cr13 |
2cr13 |
|
4 |
密封圈 |
ptfe/ppl |
||
|
5 |
v球 |
cf8 |
cf8m |
cf3m |
|
6 |
上阀轴 |
2cr13 |
2cr13 |
2cr13 |
|
7 |
填料 |
柔性石墨/ptfe |
||
|
8 |
填料压盖 |
wcb |
lcb |
wc9 |
|
9 |
压板 |
wcb |
lcb |
wc9 |
|
本体材质为不锈钢 |
||||
|
1 |
底座 |
cf8 |
cf8m |
cf3m |
|
2 |
阀体 |
cf8 |
cf8m |
cf3m |
|
3 |
下阀轴 |
304 |
316 |
316l |
|
4 |
密封圈 |
ptfe/ppl |
||
|
5 |
v球 |
cf8 |
cf8m |
cf3m |
|
6 |
上阀轴 |
304 |
316 |
316l |
|
7 |
填料 |
柔性石墨/ptfe |
||
|
8 |
填料压盖 |
cf8 |
cf8m |
cf3m |
|
9 |
压板 |
cf8 |
cf8m |
cf3m |
气动v型球阀 kv值及流量特性：
|
公称通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径（mm） |
28 |
31 |
37 |
40 |
53 |
66 |
89 |
104 |
130 |
173 |
212 |
255 |
|
流量系数 kv |
30 |
35 |
56 |
90 |
140 |
230 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
气动v型球阀允许压差：
阀配用 tek 单作用气缸执行机构 （带定位器）
|
执行机构 |
气源压力 |
允许压差（mpa） |
|||||||||||
|
公称通径（mm） |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
tek100-08 |
0.5 |
4.0 |
2.3 |
2.3 |
1.6 |
|
|
|
|
|
|
|
|
|
tek115-10 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
|
|
tek190-10 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
|
|
tek210-10 |
|
|
|
|
|
|
2.3 |
|
|
|
|
|
|
|
tek255-08 |
|
|
|
|
|
|
|
1.6 |
1.6 |
|
|
|
|
|
tek255-10 |
|
|
|
|
|
|
|
2.3 |
|
1.6 |
|
|
|
|
tek300-10 |
|
|
|
|
|
|
|
|
2.3 |
2.3 |
|
|
|
|
tek350-10 |
|
|
|
|
|
|
|
|
|
|
2.0 |
1.6 |
|
阀配用 tek 双作用气缸执行机构 （带定位器）
|
执行机构 |
气源压力 |
允许压差（mpa） |
|||||||||||
|
公称通径（mm） |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
tek090 |
0.5 |
4.0 |
4.0 |
4.0 |
1.6 |
|
|
|
|
|
|
|
|
|
tek100 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
|
|
tek145 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
|
|
tek160 |
|
|
|
|
|
|
2.3 |
2.3 |
|
|
|
|
|
|
tek210 |
|
|
|
|
|
|
|
|
2.3 |
1.6 |
|
|
|
|
tek255 |
|
|
|
|
|
|
|
|
|
2.3 |
|
|
|
|
tek300 |
|
|
|
|
|
|
|
|
|
|
2.3 |
|
|
|
tek350 |
|
|
|
|
|
|
|
|
|
|
|
2.3 |
|
气动v型球阀尺寸及重量：
|
公称通径 |
h |
h1 |
h2 |
h3 |
l |
l1 |
d |
重量 |
气源接口 |
|
25 |
380 |
57 |
160 |
73 |
50 |
177 |
64 |
9 |
g1/8” |
|
32 |
420 |
60 |
175 |
93 |
55 |
203 |
76 |
10 |
g1/4” |
|
40 |
440 |
63 |
190 |
93 |
60 |
216 |
82 |
19 |
|
|
50 |
480 |
92 |
200 |
93 |
75 |
284 |
100 |
36 |
|
|
65 |
510 |
100 |
230 |
108 |
145 |
290 |
|
48 |
|
|
80 |
600 |
108 |
250 |
108 |
165 |
368 |
|
70 |
|
|
100 |
680 |
117 |
270 |
108 |
194 |
420 |
|
98 |
|
|
125 |
750 |
140 |
320 |
135 |
210 |
583 |
|
240 |
|
|
150 |
850 |
177 |
355 |
135 |
222 |
662 |
|
252 |
|
|
200 |
920 |
200 |
425 |
138 |
243 |
1359 |
|
340 |
m16ⅹ1.5 |
|
250 |
1150 |
252 |
520 |
138 |
297 |
1448 |
|
562 |
|
|
300 |
1400 |
270 |
575 |
138 |
338 |
1850 |
|
610 |
|
|
350 |
1500 |
300 |
655 |
138 |
450 |
1850 |
|
892 |
|
|
400 |
1600 |
340 |
740 |
138 |
500 |
1850 |
|
956 |
