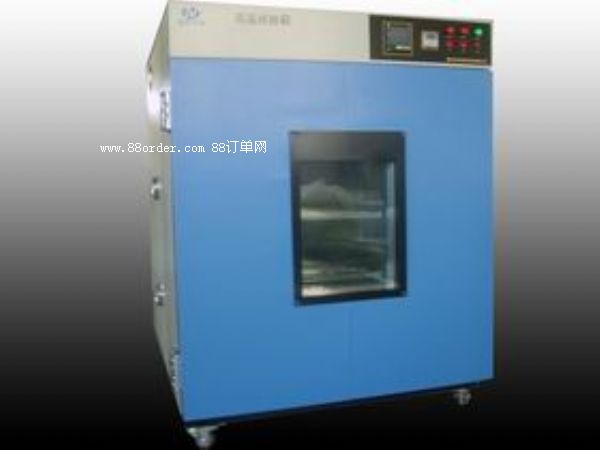

型 号 规 格
序号 产 品 型 号 工作室尺寸(mm) 预装功率（kw） 单价（元）
1 高低温湿热试验箱 gdjs-100c 450×450×500 4
2 高低温湿热试验箱 gdjs-250c 500×600×810 5
3 高低温湿热试验箱 gdjs-500c 700×800×900 6
4 高低温湿热试验箱 gdjs-800c 800×1000×1000 8
5 高低温湿热试验箱 gdjs-010c 1000×1000×1000 10
产 品 说 明
本高低温湿热试验箱可以用来考核和确定电工、电子产品或材料在规定的温度下，或湿热环境条件下贮存和使用的适应性。设备采用强迫空气循环来保持工作室内温湿度的均匀性。
参 照 标 准
本产品满足：通用标准：gb10586-2006 湿热试验箱技术条件
gb10589-2006 低温试验箱技术条件
gb10592-2008 高低温试验箱技术条件
gb11158-2006 高温试验箱技术条件
gb/t2423.1-2001 试验a：低温试验方法
gb/t2423.2-2001 试验b：高温试验方法
gb/t2423.3-1993 试验ca: 恒定湿热试验
验 收 标 准
gb/t5170.5-1996 电工电子产品环境试验设备基本参数检定方法 湿热试验设备
gb/t5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备
主要技术参数
● 温度范围： -30℃～150℃
● 湿度范围： 30％rh～98％rh
● 温度波动度：≤±0.5℃
● 温度均匀度：≤±2℃
● 温度偏差： ≤±2.0℃
● 湿度波动度： ±2％ 温湿度曲线图
● 湿度均匀度： +2～-3.0％rh
● 湿度偏差： ≤±2％
● 升降温速率： 0.7～1℃／min
时间设定范围： 0～9999h/m/s
结构设计简介
● 本高低温湿热试验设备选用优质材料，使用先进的加工设备加工成型，外壳表面进行喷塑处理，美观，平整。颜色搭配协调，线条流畅自然。内胆设计成一个密闭空间 ，选用优质不锈钢板制作。
设备外壳采用优质a3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；
内胆为sus304优质不锈钢板；
保温材质:100mm高密度玻璃纤维棉，确保保温性能，保持室内平衡稳定的温度；
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点；
搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；
设备的门与箱体之间采用双层耐高温之高
张性密封条以确保测试区的密闭。大门内
板材料为不锈钢制成，并采用无反作用门
把手，操作更容易；
箱内配样品摆放架，可供客户摆放试验物品；
测试孔(机器左侧)可外接测试电源线或信 硅橡胶密封层 测试孔
号线使用(孔径或孔数可根据客户指示)；
设备的制冷系统安装在底部，压缩机采用法国进口泰康牌，以确保制冷效果及可靠性
● 机器底部安装高品质可固定式pu活动轮，可以很方便地将机器移到指定位置，最后将
脚轮固定；
设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护；
● 加湿系统设计在箱体后部，以确保加湿效果可靠性。
控 制 系 统
温湿度控制仪采用韩国进口数显krk仪表，
温湿度值直接数字显示，按键输入,操作简单；
精度：0.1℃(显示范围)；解析度：±0.1℃；
感温传感器：pt100铂金电阻测温湿度传感器；
控制方式：热平衡调温调湿方式；
温湿度控制采用p . i . d＋s.s.r系统同频道协调控制； krk仪表
具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定；
本试验箱回风口具有自动除霜装置（这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生冰堵现象）。
加热、加湿系统
● 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，
寿命长。由仪表输出可控脉冲占空比pid信号，通过
固态继电器来控制，控制平稳、可靠。
● 高温完全独立系统，不影响低温、湿热试验； 瓷架镍铬丝电加热器
●蒸汽锅炉电加热加湿方法，铠装电加热管，pid控制方式，使用无触点周期脉冲调宽ssr（固态继电器）控制，设有水位控制装置，加热器防干烧装置
温湿度控制采用p . i . d ＋s . s . r，系统同频道协调控制；
温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益。
为确保系统安全运行，在系统中需设置高压控制、超压、过载等保护系统。同时为了监测系统运行情况，在高压端均需设有高压表监测系统运行情况。
制 冷 系 统
压缩机：全封闭法国泰康制冷压缩机；
制冷方式：机械制冷；
冷凝方式：强制风冷；
制冷剂：r404a（环保型）；
全系统管路均作通气加压48h检漏测试； 法国泰康制冷压缩机
加温、降温系统完全独立；
内螺旋式冷媒铜管；
斜率式蒸发器；
●其它制冷部件均采用美国ranco、sporlan、瑞士“alfalaval”、丹麦danfoss、意大利
castel、日本鹭宫等原装进口名牌产品。
保 护 系 统
整体设备超温保护；
无熔丝保护；
风机过热保护；
整体设备欠相/逆相；
制冷延时保护
制冷系统过载；
制冷机组超压；
加湿系统缺水保护；
整体设备定时；
其它还有漏电、运行指示，故障报警后自动停机等保护。
设备使用条件
环境温度：5℃～＋28℃（24小时内平均温度≤28℃）
环境湿度：≤85％
电源要求：ac220/380（ ±10％）v/50hz
预装容量：4/5/6/8/10kw
随 机 资 料
合格证、保修卡、电路图；
说明书：操作方法、注意事项、出货基本配件、维修保养事项；
交 货 说 明
供方送货上门，供方负责运费，预付款到帐后30天内发货；
需方预付总金额的50％，货到验收合格后一次性付清余款；
供方负责安装调试操作介绍，直到需方员工独立操作为止；
保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务必须到现场解决的，
供方在48小时之内到达用户现场。
以上数据均在环境温度（qt）25℃ ·工作室无负载条件下测得；
温度性能测试可按照国家标准gb/t5170，2相关条款进行测试。
