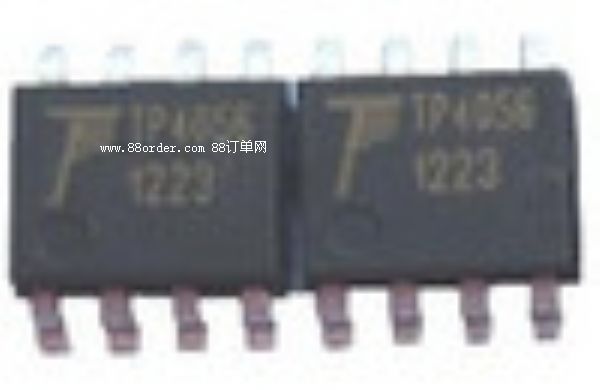

TP4056锂离电池1A充电管理芯片，升邦科技

tp4056是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1a，不需要另加阻流二极管和电流检测电阻。tp4056包含两个漏极开路输出的状态指示端，充电状态指示输出端chrg和充电完成指示输出端stdby 。充电时管脚chrg输出低电平，表示充电正在进行。如果电池电压低于2.9v，tp4056用小电流对电池进行预充电。当电池电压超过2.9v时，采用恒流模式对电池充电，充电电流由 prog管脚和gnd之间的电阻rprog确定。当电池电压接近4.2v电压时,充电电流逐渐减小，tp4056进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束，chrg端输出高阻态，stdby端输出低电位。 充电结束阈值是恒流充电电流的10％。

当电池电压降到再充电阈值4.1v以下时，tp4056自动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在1％以内，满足锂离子电池和锂聚合物电池的要求。当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，此时电池端消耗的电流小于 2ua。

tp4056 内部的智能温度控制电路在芯片的结温超过125℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心因为过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计因为在最坏情况下，tp4056会自动减小充电电流。

如果将使能输入端 ce 接低电平，充电器停止充电。

方案特点

 最大充电电流：1a

 无需 mosfet、检测电阻器和隔离二极管

 智能热调节功能可实现充电速率最大化

 智能再充电功能

 预充电压：4.2v±1％

 c/10 充电终止

 待机电流 40ua

 bat 超低自耗电 1ua

 2.9v 涓流充电阈值

 单独的充电、结束指示灯控制信号

 封装形式：sop8(带散热底座)

应用

 手机、pda、mp3/mp4

 蓝牙耳机、gps、电子词典

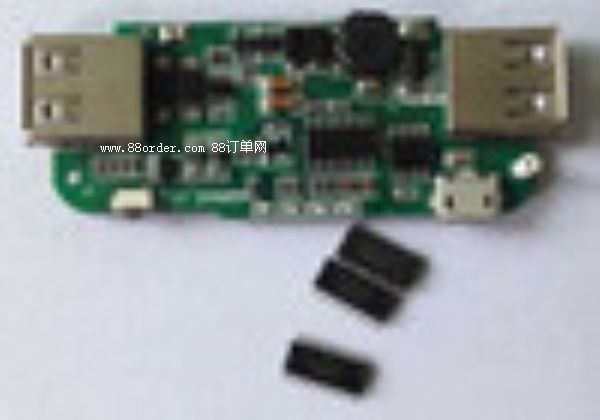

 移动电源、充电座

 数码相机、mini 音响等便携式设备
