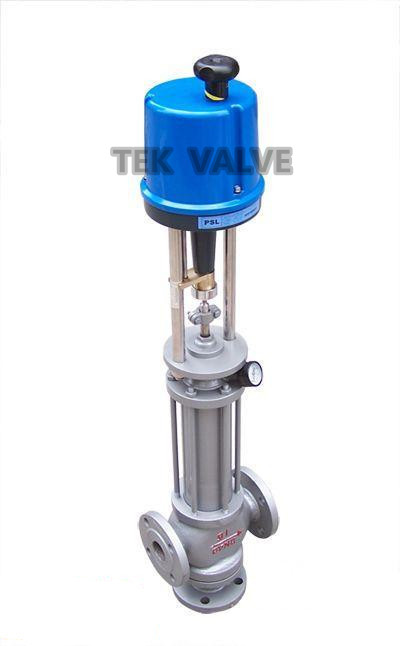

进口电动三通合流调节阀

公称通径dn（mm）

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数
kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流

85

135

210

340

535

800

1280

额定行程l（mm）

16

25

40

60

100

固有流量特性

直线、抛物线

工作温度（℃）

普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450

介质温度（℃）

200以下（对合流阀而言）

固有可调比r

30：1

公称压力pn（mpa）

1.6、4.0、6.4

允许泄漏量

硬密封：ⅳ级、软密封：ⅵ级

作用方式

故障时：全关、全开、自锁位

信号范围（ma.dc）

0～10、4～20

电源电压

220v、50hz

项目

指标值

基本误差％

配3810l±2.0； 配psl±1.0

回差％

配381l ±2.0； 配psl±1.0

死区％

1.0

始终点偏差％

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差％

≤2.5

泄露量l/h

0.01％×阀额定容量

可调范围r

50：1

公称通径 dn

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dn

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

分流阀

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1360

合流阀

-

-

-

-

-

-

85

135

210

340

535

800

1360

额定行程

16

25

40

60

100

允许压差(mpa)

3.5

3.2

2.2

2.2

1.4

1.38

0.94

0.61

0.51

0.36

0.2

0.19

0.13

公称通径 dn

20

25

32

40

50

65

80

100

125

150

200

250

300

l

pn16/25

180

185

200

220

250

275

305

350

410

450

550

670

770

pn40

185

190

210

230

255

285

310

355

425

460

560

690

795

pn64

190

200

220

240

265

295

320

370

400

475

570

752

819

h

pn16/25

140

140

150

160

180

200

222

230

270

280

306

474

584

pn40

140

140

150

160

180

200

222

230

270

280

306

474

584

pn64

150

160

170

180

200

220

240

260

300

322

380

495

605

h1

155

155

175

180

200

235

250

260

330

350

420

530

680

h2

psl

465

465

465

465

465

560

560

560

560

560

788

788

788

3810

373

373

495

495

495

700

700

700

725

725

725

725

725

d

177

177

177

177

177

182

182

182

182

182

218

218

218

r

225

225

225

225

225

257

257

257

310

310

310

310

310
