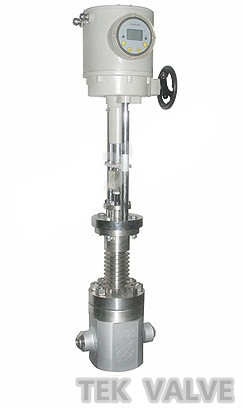

进口高温高压调节阀
德国泰科品牌电动高温高压调节阀是采用智能一体化执行器与高精度低流阻调节阀阀体组成。zdlm电动高温高压调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动高温高压调节阀配以3810系列（或者psl系列）电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20ma或1-5v·dc的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
泰科电动高温高压调节阀调节机构采用平衡式阀塞结构，电子式zdlm电动高温高压调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
德国泰科电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达vi级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20ma.dc或0~10ma.dc。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏“被评为欧美最认可的阀门之一 ”
德国泰科[tek]零件：
阀体、阀盖：ht200、zg230-450 zg1cr18ni9ti
阀芯：1cr18ni9ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2cr13
垫片：橡胶石棉板、10、1cr18ni9ti 石棉缠绕垫片
波纹管：1cr18ni9ti
产地：德国
产品品牌：泰科[tek]
德国泰科[tek]进口高温高压调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。
另外，密封型式采用单座密封，流量特性曲线精度高，符合iec534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用电动执行机构，其结构紧凑，输出力大。
进口高温高压调节阀特点:
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动高压调节阀主要性能指标：
|
项目 |
指标值 |
||
|
基本误差％ |
配dkz±1.0；配3810l±2.5； 配psl±1.0 |
||
|
回差％ |
配dkz±1.0；配381l ±2.5； 配psl±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差％ |
≤2.5 |
||
|
泄露量l/h |
0.01％×阀额定容量 |
||
|
可调范围r |
30：1 |
||
电动高压调节阀 额定流量系数kv、允许压差：
|
公称通径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
直线 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
允许压差(mpa) |
≤公称压力 |
|||||||||||||
电动高压调节阀主要技术参数：
|
阀体形式 |
直通铸造高压球型阀 |
|
|
公称通径 |
dn20～300mm |
|
|
公称压力 |
pn11.0、pn15.0、pn26.0、pn42.0mpa；ansi 150、300、600、900lb；jis 10、20、30、40k |
|
|
连接形式 |
法兰(ff rf rtj)、焊接(sw bw)、螺纹(适用于1″以内,pn15.0mpa以内) |
|
|
阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
|
压盖型式 |
螺栓压紧式 |
|
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
|
阀芯形式 |
套筒笼式节流式阀芯 |
|
|
流量特性 |
线性、等百分比 |
|
|
执行器型号 |
zaz系列、3810系列、psl系列 |
|
|
主要技术参数 |
电源电压：220v/50hz、输入信号：4-20ma或1-5v·dc、输出信号：4-20ma·dc |
|
|
防护等级：相当ip55、隔爆标志：exdⅱbt4、手操功能：手柄 |
||
|
环境温度：-25～+70℃、环境湿度：≤95％ |
||
|
高压直通式调节阀(焊接式) |
高压角式调节阀(法兰式) |
|
电动高压调节阀连接尺寸：
|
公称通径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
直通式 |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
||||||||||||
|
直角式 |
||||||||||||||
|
h |
||||||||||||||
|
h1 |
直通式 |
|||||||||||||
|
直角式 |
||||||||||||||
|
w |
||||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
