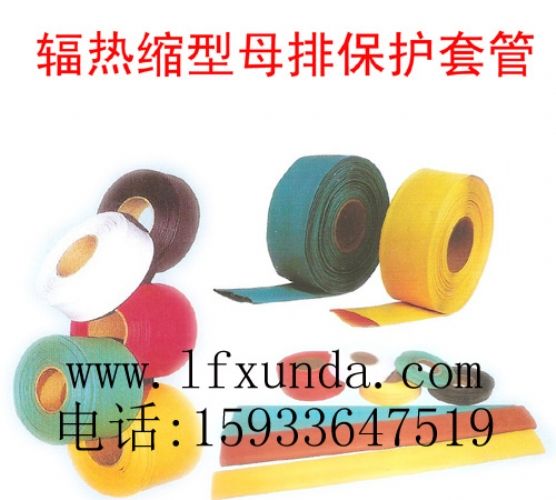

辐射交联热缩型母排保护套管

辐射交联热缩型母排保护套管

辐射交联热缩型母排保护套管通常应用于中高低压变电站和高低压开关柜等电力产品中铜铝母线的绝缘防护,该产品 配有收缩带、母排盒、避雷器保护盒等辅助产品。具有阻燃，耐高压的特点，分为mpg1、mpg10、mpg35分别是0.6 1kv、6 10kv、26 35kv三类。其他颜色和规格尺寸可以根据客户要求定制具体登陆http:// 获取zui新资料

技术参数

序号 项目 质量指标

1  外观  表面光滑

2  硬度，邵氏a  ≤80

3  密度，20°c，103kg m3  1.34± 0.1

4  吸水率，％（14天后）  ≤ 0.5

5  收缩温度，°c  130±5

6  轴向收缩率，％  ≤ 10

7  拉伸强度，mpa  ≥ 12.0

8  伸长率，％  ≥400

9  低温柔韧性，－40±2°c 4h  无裂纹

10  热冲击性能，200±2°c 4h  不滴不流

 热老化性能，136±2°c 168h后

11  拉伸强度， mpa  ≥10.0

 伸长率，％  ≥ 400

12  击穿强度，kv mm  ≥ 23.0

13  体积电阻系数，w.cm  ≥ 1′1014

14  氧指数  ≥ 28.0

产品尺寸及使用范围

产品规格 收缩前口径mm 收缩后壁厚mm 收缩后口径mm

mpg10-x-20 8 ≥20 2.0±0.1 ＜8

mpg10-x-25 10 ≥25 2.0±0.2 ＜10

mpg10-x-30 12 ≥30 2.5±0.2 ＜12

mpg10-x-40 16 ≥40 3.0±0.2 ＜16

mpg10-x-50 20 ≥50 3.0±0.2 ＜20

mpg10-x-65 25 ≥65 3.0±0.2 ＜25

mpg10-x-75 30 ≥75 3.0±0.2 ＜30

mpg10-x-85 35 ≥85 3.0±0.2 ＜35

mpg10-x-100 40 ≥100 3.0±0.2 ＜40

mpg10-x-120 50 ≥120 3.0±0.2 ＜50

mpg10-x-150 60 ≥150 3.0±0.2 ＜60

mpg10-x-160 60 ≥160 3.0±0.2 ＜60

mpg10-x-200 74 ≥200 3.0±0.2 ＜74

mpg10-x-250 75 ≥250 4.2±0.2 ＜75

mpg10-x-300 95 ≥300 4.2±0.2 ＜95

注：柔软阻燃母排绝缘热收缩管标准颜色为红、黄、绿色。

mpg 系列管在使用时推荐的对地和相间的空气绝缘距离

负荷电压 通常绝缘距离 mpg10系列绝缘距离 mpg35系列绝缘距离

(kv) (mm) 对地(mm) 相间(mm) 对地(mm) 相间(mm)

10 120 80 70 50 40

24 220 160 120 105 75

35 320 －－ －－ 200 150

注1 通常绝缘距离指不使用母排管时的相间绝缘距离。2表中的绝缘距离可能会因为实际的开关柜内的排布情况而有所改变。
