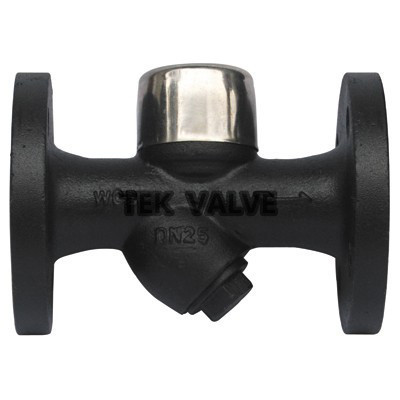

进口热动力式疏水阀

￥ 2700 元

1- 9台 2400元 10- 49台 2100元 ≥50台 1680元

进口热动力式疏水阀

德国泰科tek热动力圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

热动力圆盘式疏水阀适用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

德国泰科tek热动力疏水阀工作原理：

进口热动力疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

德国泰科热动力疏水阀特点：

体积小，重量轻，不受安装位置的限制，全部材质均为不锈钢件，经久耐用，耐腐蚀

在室外不怕冷冻，能耐水击，耐过热。

过冷度为8℃，漏汽率小于实际排量3％，最大背压50％

结构简单，安装维修方便。

排水量对照表（kg/h）：

产品型号 produstion type	dn	工作压差（mpa）
产品型号 produstion type	dn	0.05	0.15	0.4	0.6	1.0	1.6	2.5
tek-cs19h	15,20,25	150	280	400	475	600	800
tek-cs19h	32,40,50	550	650	900	1200	1700	2100
tek-cs49h	15,20,25	1717	1828	2536	2701	3202	3581
	32,40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
tek-cs69h	15,20,25	56		119		321	470	534
tek-cs69h	32,40,50	1800	2050	2600	3000	3500	4300	5000

德国泰科热动力疏水阀连接尺寸：

produstion type	dn	螺纹连接				承接焊连接					重量（kg）weight	法兰连接										（kg）weight
		rc	l	h	h1	l	h	h1	d	t		l	h	h1	d	k	d	c	f	n-φ
		（mm）				（mm）						（mm）
tektek	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2		4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2		4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2		4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2		4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3		4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3		4-18	13.62
tek	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2		4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2		4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2		4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2		4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3		4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3		4-18	14.14
