电液动平板闸门电液动推杆板闸阀

电液动平板闸门电液动推杆板闸阀xhydpz电液动平板闸门

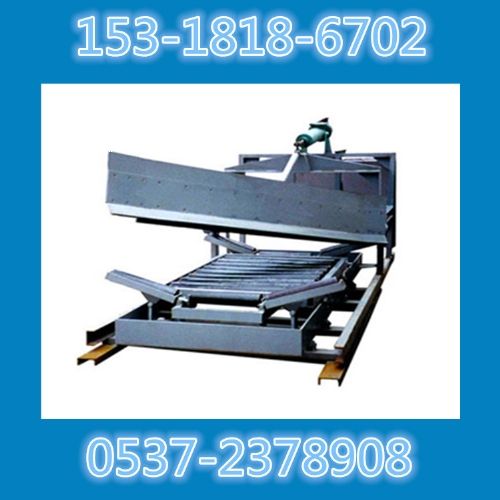

   该闸阀是我厂改进产品，工艺先进，质量可靠。它广泛用于冶金、矿山、建材等行业，是控制粉尘物料流量的理想设备。特点    1、本阀门操作方便，结构简单。    2、性能好，使用寿命长。工作原理    该闸阀主要有框架、闸板、电液装置等零件组成。工作时，活塞杆受液压力作用带动闸板做水平方向的往复运动，达到阀门的启闭目的。型号编制说明主要性能参数主要外形及连接尺寸电液动推杆板闸阀

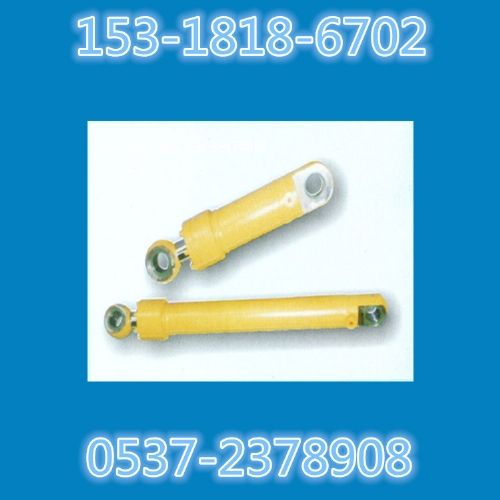

dytp型平行式电液推杆技术参数（选型表）型号额定输出力额定速度电机型号行程制造范围速度制造范围（10n）（mm/s）（mm）（mm/s）推力拉力推速拉速  dytp450-/110450310110140y802-4-0.75kw50-80010-110dytp700-/110700510110140y90s-4-1.1kw50-150010-110dytp1000-/1101000750110140y90l-4-1.5kw50-150010-110dytp1750-/901750130090115y100l1-4-2.2kw50-200010-90dytp2500-/902500205090115y100l2-4-3kw50-200010-90dytp3000-/903000250090115y100l2-4-3kw50-200010-90dytp4000-/804000295080100y112m-4-4kw50-200010-80dytp5000-/60500033006090y112m-4-4kw50-200010-60dytp6000-/60600038006090y132s-4-5.5kw50-25005-60dytp7000-/50700045005075y132s-4-5.5kw50-25005-50dytp8000-/50800050005080y132s-4-7.5kw50-25005-50dytp10000-/401000065004060y132s-4-7.5kw50-25005-40dytp15000-/3515000110003545y132s-4-7.5kw50-25005-35dytp20000-/2520000150002535y132s-4-7.5kw50-25005-25 注：1、上列表中所列电机的电压等级为380v，防护等级为ip44，绝缘等级为b级。

2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。

3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。

4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。
