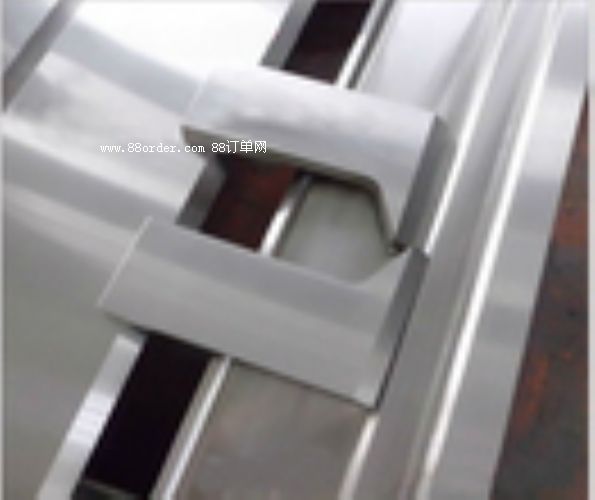

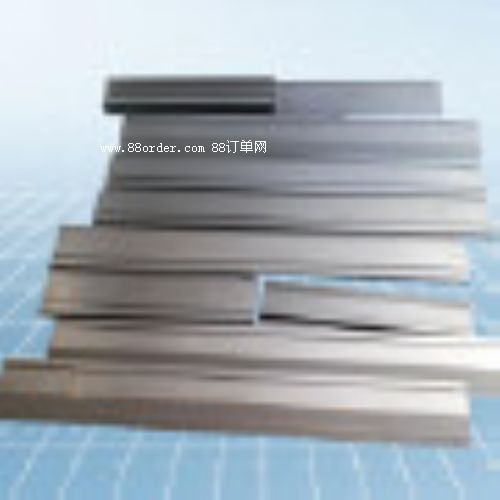

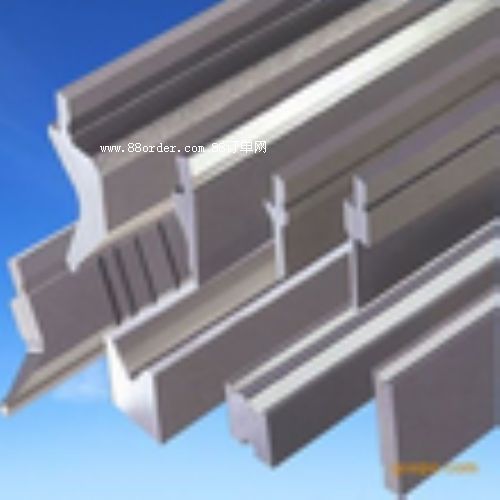

折弯机模具 数控折弯机模具、弯刀模具 来图加工 厂家直供

数控折弯机模具材料:cr12mo1v1、42crmo、t10a

淬火硬化:hrc:52°-60°

±公差:.002

其它服务:数控折弯模具磨削、修磨、维修等

标准长度：835mm、800mm、550mm（标准数控折弯机模具产品现货供应，非标折弯机模具规格可根据客户提供的图纸要求定制加工及生产。）

数控折弯刀具分段，常规分段规格如下:

模具分段1

数控折弯上模：100(左)、10、15、20、40、50、200、300、100（右）=835mm

数控折弯下模：10、15、20、40、50、100、200、400=835mm

模具分段2

数控折弯上模：100(左)、10、15、20、40、50、165、300、100（右）=800mm

适用于：进口l.v.d数控折弯机、（天田）amada数控折弯机、trumpf、finn-power等数控折弯机床及国产数控折弯机用模具.产品有数控折弯机段差模,弯机同心下模、折弯机上模、折弯机下模、数控折弯机复合成型模等。

数控转塔冲模

数控转塔冲床模具也称数控冲床模具，通常由上模、下模、模座三部分组成。进一步细分为8个小部分：

数控转塔冲床模具的基本组成

1.上模；2.退料板；3.下模；4.弹簧；5.刀具工位；6.上模座；7.下模座；8.模座。

模具类型各式各样，这里仅列举几种特殊模具：

1、多孔模

多孔模是指一副模具可以同时冲多个孔，对冲孔板而言，效率可以数倍的提高。制作多孔模时应该保证孔与孔之间，孔与板材边缘之间的最小距离不能小于板厚的两倍，距离太小，会造成板材的扭曲、变形，影响加工效果，下模孔与孔之间的连接出也容易断裂。

2、百叶窗和桥型模

百页窗模具和桥型模属于冲切加拉伸成型类模具，属于机柜常用模具。下图为这两种模具示意图。

3、沉孔模和压筋模

沉孔模和压筋模属于挤压成型类模具。压筋模主要用于平板面压小圆弧凹槽等于板面的加强筋效果，加工简单美观。

4加工工位

通用厚转塔冲床模具一般按模具能加工的孔径尺寸进行分级，方便模具的选用。通常分为a、b、c、d、e五档。

a(1/2”)工位：加工范围ø1.6～ø12.7mm

b(1-1/2”)工位：加工范围ø12.7～ø31.7mm

c(2”) 工 位：加工范围ø31.7～ø50.8mm

d(3-1/2”)工位：加工范围ø50.8～ø88.9mm

e(4-1/2”)工位：加工范围ø88.9～ø114.3mm

5怎么使用和维护数控转塔冲床模具

编辑

一、保证最佳的模具间隙

模具间隙是指冲头进入下模中，两侧的间隙之和。它与板厚、材质以及冲压工艺有关，

选用合适的模具间隙，能够保证良好的冲孔质量，减少毛刺和塌陷，保持板料平整，有效防止带料，延长模具寿命。

通过检查冲压废料的情况，可以判定模具间隙是否合适。如果间隙过大，废料会出现粗糙起伏的断裂面和较小的光亮面。间隙越大，断裂面与光亮面形成的角度就越大，冲孔时会形成卷边和断裂，甚至出现一个薄缘突起。反之，如果间隙过小，废料会出现小角度断裂面和较大的光亮面。

当进行开槽、步冲、剪切等局部冲压时，侧向力将使冲头偏转而造成单边间隙过小，有时刃边偏移过大会刮伤下模，造成上下模的快速磨损。

模具以最佳间隙冲压时，废料的断裂面和光亮面具有相同的角度，并相互重合，这样可使冲裁力最小，冲孔的毛刺也很小。

二、适时刃磨可有效延长模具的使用寿命

如果工件出现过大的毛刺或冲压时产生异常噪音，可能是模具钝化了。检查冲头及下模，当其刃边磨损产生半径约0.10mm的圆弧时，就要刃磨了。

实践表明，经常进行微量的刃磨而不是等到非磨不可时再刃磨，不仅会保持良好的工件质量，减小冲裁力，而且可使模具寿命延长一倍以上。

除了知道模具何时刃磨之外，掌握正确的刃磨方法尤其重要。模具刃磨规程如下：1)使用烧结氧化铝砂轮，硬度d~j，磨粒大小46~60，最好选适用于高速钢磨削的砂轮。2)刃磨时，将冲头竖直夹持于平面磨床磁性卡盘的v型槽或夹具内，每次磨削量为0.03~0.05mm，重复磨削直至冲头锋利，最大磨削量一般为0.1~0.3mm。

3)当磨削力大或模具接近砂轮时，加冷却液可防止模具过热而开裂或退火，应按照制造商要求选用优质多用途冷却液。

4)砂轮向下进刀量0.03~0.08mm，横向进给量0.13~0.25mm，横向进给速率2.5~3.8m/min。5)刃磨后，用油石打磨刃口，去除毛刺，并磨出半径0.03~0.05mm的圆角，可以防止刃口崩裂。

6)冲头去磁处理并喷上润滑油，防止生锈。

三、消除和减少粘料的方法

由于冲压时的压力和热量，会将板料的细小颗粒粘结于冲头表面，导致冲孔质量差。去除粘料可用细油石打磨，打磨方向应与冲头运动的方向相同，这样光后会避免进一步粘料的产生。不要用粗纱布等打磨，以免冲头表面更粗糙，更容易出现粘料。合理的模具间隙、良好的冲压工艺，以及必要的板料润滑，都会减少粘料的产生。防止过热，一般采用润滑的方式，这样会减少摩擦。如果无法润滑或出现废料回弹，可采取以下方法：

交替使用多个相同尺寸的冲头轮流冲压，可使其在被重复使用之前有较长的冷却时间。将过热模具停歇使用。通过编程控制换模，中断其长时间重复工作，或降低其冲压频率。

四、冲很多孔时防止板料变形的措施

如果在一张板上冲很多孔，由于冲切应力的累积板材就不能保持平整。每次冲孔时，孔周边的材料会向下变形，造成板料上表面出现拉应力，而下表面则出现压应力。对于少量的冲孔，其影响并不明显，但当冲孔数量增加时，拉、压应力在某处累积，直至材料变形。

消除此类变形的一个方法是：先每隔一个孔冲切，然后返回冲切剩余的孔。这样虽然也会产生应力，但却缓解了在同一方向顺序冲压时的应力累积，也会使前后两组孔的应力相互抵消，从而防止板料的变形。

五、尽量避免冲切过窄条料

当模具用于冲切宽度小于板材厚度的板料时，会因侧向力作用而使冲头弯曲变形，令一侧的间隙过小或磨损加剧，严重时会刮伤下模，使上下模同时损坏。

建议不要步冲宽度小于2.5倍板材厚度的窄条板料。剪切过窄条料时，板料会倾向弯入下模开口中，而不是被完全剪掉，甚至会楔入冲模的侧面。如果无法避免上述情况，建议使用退料板对冲头有支撑作用的全导向模具。

六、冲头的表面硬化及其适用范围

虽然热处理和表面涂层可改善冲头表面特性，但并不是解决冲压问题和延长模具寿命的一般方法。一般地说，涂层提高了冲头表面硬度并使侧面的润滑性得到改善，但在大吨位、硬质材料冲压时，这些优点在大约1000次冲压后就消失了。

七、针对以下情况可使用表面硬化的冲头：

冲软或粘性的材料(如铝);

冲薄的研磨性材料(如玻璃环氧片);冲薄的硬质材料(如不锈钢);频繁地步冲;

非正常润滑的情况。

表面硬化通常采用镀钛、渗氮等方法，其表面硬化层为厚度12~60μm的分子结构，它是冲头基体的一部份，而并非仅是涂层。

表面硬化的模具可按通常的方式刃磨。通过表面硬化会降低模具在冲不锈钢板时的磨损，但并不能延长其使用寿命，而适当润滑、及时刃磨以及按规程操作等，却是有效的方法。

八、冲床模位对中性不好时的检修

如果冲床模位的对中性不好，造成模具快速钝化，工件加工质量差，可就以下几点检修：

检查机床的水平情况，必要时重新调整;

检查并润滑转盘上的模孔及导向键，如有损伤及时修复;

清洁转盘的下模座，以便下模准确安装，并检查其键或键槽的磨损情况，必要时更换;

使用专用芯棒校准模具工位，如有偏差及时调整。

（1）机械刀片是（特种易损件）因分切不同的产品，正确、合理选择材质，热处理硬度，研磨精度，包装要求，发货快递（物流）请您在拍下刀片前，仔细查看刀片尺寸及产品说明，规格大小，拍前请咨询，另因库存随时会变动，请购买前与我们联系并确认您需要的刀片规格材质是否有货。

（2）我们的质量：所有机械配件、刀具、模具、均为自主生产，我们的产品入仓库时，都有专门质检部门，进行严格检测，在确保无任何质量问题，才给入库、发货。本公司产品实行国家三包标准（包退、包换、包修）解决客户的后果之优。

（3）买家收到货物时，送货员在场时，请查看包裹内的产品是否完好，再签字，若签完字，既表示刀片完好，若发现包裹内的产品有损坏，请及时向送货员反应，验收之后发生问题，本公司概不负责；谢谢配合。

（4）24小时咨询热线 。热烈欢迎新老客户来电咨询，对您所需产品的材质、技术要求及正确合理安装、使用、修磨、将大大提高产品的使用寿命，提供力所能及的建议，为您解答任何业务及技术方面的问题。相信您会有意想不到的收获！

（5） 本网站产品图未必与您所需要的产品相吻合，但是我公司根据您所提供的产品图纸，样品，规格及刀片材料hrc值等要求为您加工定做。
