断带抓捕器简介

断带抓捕器（煤安证号：mca100037、mca100038、专利：cn20062009683.8）是我公司经数年研究并拥有多项国家专利的新产品，断带抓捕器填补了国内空白，提高了可靠性能，扩大了保护范围，断带抓捕器适用于向上运输的胶带输送机，特别适用于大倾角、大运量、长距离的上运带式输送机。断带抓捕器还具有防止胶带跑偏的功能，在需要时可作卡带器使用。

断带抓捕器组成结构

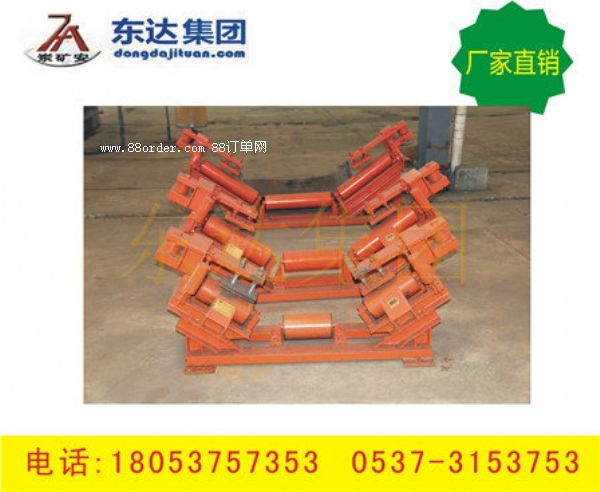

断带抓捕器主要由偏心逆止托辊、拔销、偏心轮、托辊轴、跑偏轮、扭簧、锲紧块、机架、插销、紧固螺栓、闸块调节螺栓、转臂、闸块、连杆机构等组成

断带抓捕器工作原理

当输送机正常工作时，偏心逆止托辊与胶带不接触，一旦输送机发生断带或逆止器失效时，胶带下滑，偏心逆止托辊与胶带接触，在摩擦力的作用下与偏心轮一起反转，旋转中心是托辊轴圆心，拔销也随同心偏心轮一起转动，拔动连杆机构的上插板向下运动，使插销脱开，在扭簧的作用下转臂迅速打向锲紧块至输送带上方并锲紧，同事托辊也挤向闸块，随着输送带的下滑越来越挤紧输送带，最终迅速将下滑的重段胶带抓捕，保护输送带。

断带抓捕器性能特点

1.采用沿线多点布置，能有效克服断带点随机变化的弊端。

2.采用了与胶带接触触发方式，触发机构灵敏可靠。

3.制动机构开角大于160度并且可以伸缩调节，保证制动机构与皮带、煤流的距离大于150㎜，防止因胶带、煤流的碰撞造成误动作，适应大跑偏量胶带输送机。

4.设有刮煤器、护罩，防止漏煤碰撞抓捕器造成误动作。

5.可在不断带情况下试验，在试验中调整。

断带抓捕器技术参数型号输送机带宽

cm单侧制动宽度

cm额定制动力

knddz-30/80801430ddz-30/1001001430ddz-30/1201201430ddz-30/1401401430ddz-30/1601601430

断带抓捕器煤安证
