互感器串联谐振试验装置技术方案

产品简介：      220kv/110kvcvt互感器串联谐振试验装置技术方案被试品对象及试验要求：

     220kv等级互感器，cvt，电容量0.005-0.01uf，试验频率为50hz，试验电压不超过153kv。

     110kv等级互感器，cvt，电容量0.01-0.02uf，试验频率为50hz，试验电压不超过76kv     产品别称：互感器串联谐振试验装置,cvt串联谐振     产品特点：9.1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。

9.1.2需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的q倍，品质因数q值可达20～80。

9.1.3当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/q，不会加剧对被试品的破坏。

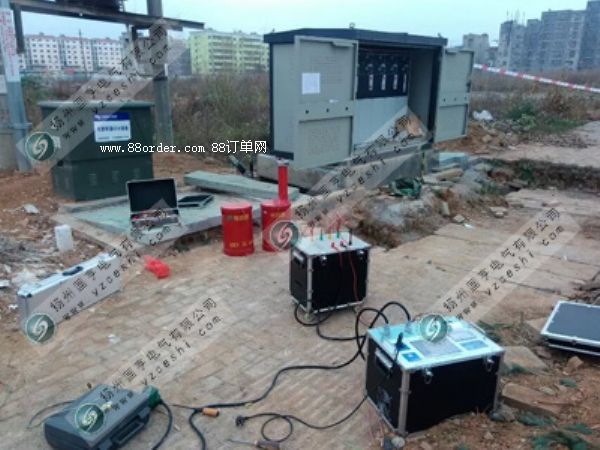

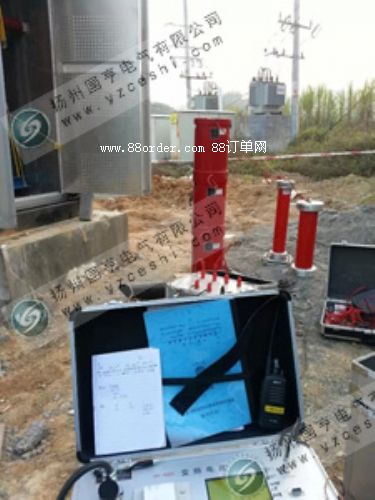

9.1.4互感器串联谐振试验装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。

9.1.5本装置整套设备应为组合式，适合现场使用。

9.1.6调压控制箱有过流保护功能，过流保护采用拨码整定。

9.1.7本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，

9.2串联谐振升压设备

电抗器与励磁变压器

9.2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5％～+3％。

9.2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不发生闪络、击穿。

9.2.3电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于45k。

9.2.4电抗器在额定电压下，5min内进行两次高端对地短路放电，整个装置不发生损坏。

9.2.5电抗器局部放电试验在装置自身系统下进行，在额定电压下不大于10pc。

9.2.6调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。

9.2.7电抗器操作系统的连接为软连接，具有一定的调节范围。

9.2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。

9.2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求符合gb1094.1、gb1094.2、gb1094.5的性能要求。

9.2.10干式励磁变压器温升性能满足额定容量条件下绕组温升不大于45k，绝缘不开裂。

9.2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不发生闪络、击穿。     技术参数：cvt互感器串联谐振试验装置系统配置及其参数：

1. 激励变压器jlb-5kva/5/10kv              1台

a) 额定容量：5kva；

b) 输入电压：0-200v，单相；

c) 输出电压：5/10kv；

d) 结    构：干式；

e) 重    量：约65kg；

2. 控制箱gh-kzx-5kva/220v                   1台

a) 额定输出容量：5kva

b) 工作电源：220±10％v 工频

d) 输出电压：0 – 250v，

g) 额定输入电流：20a

h) 额定输出电流：20a

i)  运 行 时 间：额定容量下连续5min

j) 额定容量下连续运行5min元器件最高温度≤65k;

k) 噪 声 水 平：≤50db

l）重    量：约15 kg；

3. 可调电抗器 gh-20kva/40kv           4节

a) 额定容量：20kva;

b) 额定电压：40kv；

c) 额定电流：0.5a；

d) 电 感 量： 200h-600h/单节可调

e) 品质因素：q≥10 (f=50hz)；

f) 重    量：约48kg；

装置主要技术参数及功能，

1. 额定容量：80kva；

2. 输入电源：220v，频率为50hz；

3. 额定电压：160kv；

4. 额定电流：0.5a；

5. 工作频率：50hz；

6. 波形畸变率：输出电压波形畸变率≤1％；

7. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行5min后温升≤65k；

9. 品质因素：装置自身q≥10(f=50hz)；

10. 测量精度：系统有效值1.5级；
