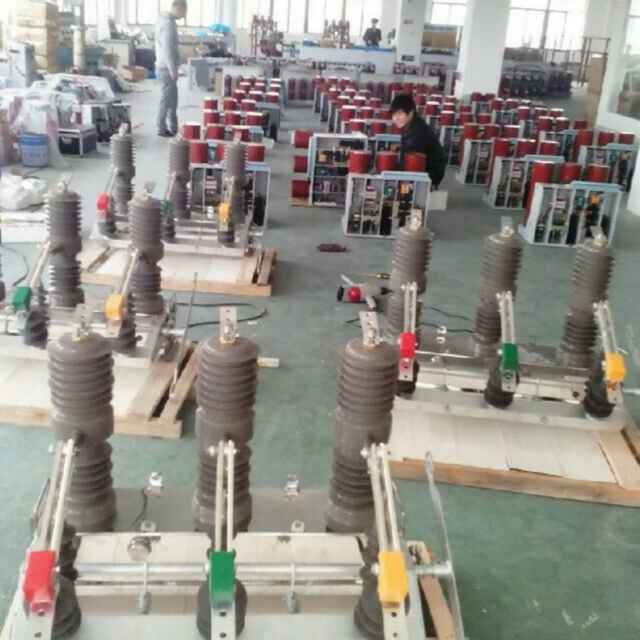

zw32 12f 630 20西安天正电气zw32-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。zw32-12g断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。

█断路器型号及含义
z  w  32  - 12 （g）（f） / t（m）  630  -  20
z-------户外
w-------真空断路器
32------设计序号
12------12kv
g-------带隔离开关（不带可省略）
f-------智能型断路器（俗称看门狗断路器）
t（m）----t弹操机构m永磁机构
630-----额定电流a（可选630a/1250a）
20------开断电流ka（可选20ka/25ka）
█外形及安装尺寸
zw32-12外形尺寸-长1000mm* 宽450mm*高750mm
zw32-12安装尺寸-长920mm*160mm*长腰孔4-（14*22）
zw32-12g外形尺寸-长1070mm* 宽740mm*高750mm
zw32-12g安装尺寸-长920mm*160mm*长腰孔4-（14*22）
█断路器型号如下：
zw32-12/630-20真空断路器
zw32-12/630-25真空断路器
zw32-12/t630-20弹操真空断路器
zw32-12/t630-25弹操真空断路器
zw32-12g/630-20带隔离真空断路器
zw32-12g/630-25带隔离真空断路器
zw32-12f/630-20智能真空断路器
zw32-12f/630-25智能真空断路器
zw32-12m/630-20永磁真空断路器
zw32-12m/630-25永磁真空断路器
█主要技术参数
1额定电压                            12kv
2额定电流                            630a
3额定频率                            50a
4额定短路开断电流                    20ka
5额定峰值耐受电流（峰值）  ka        50ka
6额定短时耐受电流         ka         20ka
7额定短路关合电流（峰值）  ka        50ka
8机械寿命                次          10000次
9额定短路开断电流开断次数  次        30次
10工频耐受电压（1min）;（湿）（干）相同、对地/断口kv42/48
11雷电冲击耐受电压（峰值）相同、对地/断口 kv75/85
12二次回路1min工频耐压               2kv
█使用条件
1.正常使用条件
a）周围空气温度: -40℃～+40℃；
b）海拔高度: 不超过2000m;
c）周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d）风速不超过34m/s（相当于圆柱表面上的700pa）；
e）来自开关设备和控制设备处部的振动或地动是可以忽略的；
f）污秽等级:ⅲ级。
2.特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
█断路器结构特点
1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
