GH-6212型变压器绕组变形测试仪

¥ 1 元

1- 9 1 10- 49  1 ≥50 1

起订量 标准价 采购量
1 1
- +
立即购买

产品简介:      gh-6212型变压器绕组变形测试仪是应用频率响应分析技术对变压器在不用放油吊罩的情况下变压器遭受短路冲击,突发事故或碰撞,绕组受到辐向力,轴向力和周向力(或扭矩的作用),变压器绕组是否会发生相应的辐向位移,轴向位移和扭曲(或绕组转动),以及包括断股、匝间短路引线位移和静电板引线断开等进行诊断是正常(或无明显变形)、中度变形或严重变形方便快捷的专用仪器。通过变形试验,由于能及时发现发生了绕组变形的变压器,从而避免了再次投运可能发生的损坏事故减少了检修的盲目性,节省大量的人力、物力、缩短停电时间。

   变压器绕组变形频率响应测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

   gh-6212型变压器绕组变形测试仪(频响法)用于测试6kv及以上电压等级电力变压器及其它特殊用途的变压器,电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击,在短路电流产生的强大电动力作用下,变压器绕组可能失去稳定性,导致局部扭曲、鼓包或移位等永久变形现象,这样将严重影响变压器的安全运行。按国家电力行业标准dl/t911-2004采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。

   变压器绕组变形测试仪(频响法)由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分通过usb或网络与笔记本电脑连接。

工作原理:

   变压器绕组在较高频率的电压作用下,每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数h(jω)进行描述。如果绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络的传递函数h(jω)的零点和极点发生变化,从而使网络的频率响应特性发生变化。

   用频率响应分析法检测变压器绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器可能发生的绕组变形。     产品别称:变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪     产品特点:1、不对变压器进行吊罩、拆装的情况下就可以进行测试。

2、使用目前最为流行的扫频法进行测量。

3、本仪器可以对6kv以上的变压器进行测量。

4、采用分体式结构,测试主机与主控计算机之间采用usb连接,即插即用。

5、现场接线简单、使用方便。

6、测量动态范围宽:-100db~20db,精度小于±1db。

7、分析软件功能强大,软件、硬件指标满足国标dl/t911-2004。

测试分析软件主要特色:

1、采用windows平台,兼容window 2000/window xp。

2、可以同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。

3、软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。

4、软件人性化特点明显,测量的各种条件多为选择项,不用在现场作很多的输入,使用人员更加的方便。

5、软件智能化程度高,在输入、输出信号连接好之后,只需要按一个键就可以完成所有的测量工作。

6、软件界面简洁直观。     技术参数:1、测试主机与pc接口:usb或网络。

2、信号源:仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波,信号输出幅度可以软件调节,最大幅度±10v,信号输出阻抗为50ω。

3、两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数。

4、激励通道测量为固定量程:±10v;响应通道有多档量程,在测量过程中自动调节量程,最大输入信号为±25v。

5、采集通道量化精度:12位。

6、采集通道最大静态误差:0.5%。

7、每通道最大存储容量:64k样点。

8、每通道最高采样率:20msps。

9、采集通道输入阻抗:1mω或50ω。

10、扫频测量范围:1k-2000khz。

11、扫描方式:采用线形分布或对数分布的扫频测量方式。

12、扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%。

13、扫频测量频点:固定模式或用户自定义。

14、符合国家电力行业标准:dl/t911-2004。

采购商 商品规格 成交单价(元) 数量 成交时间
产品推广
联系方式
扬州国亨电气有限公司
联系人: 陈永元(男)
会员: 普通用户
认证: 未核实
电话: 0514-88923778
手机: 18994858002
地区: 江苏省扬州
点击这里给我发消息 点击这里给我发消息 点击这里给我发消息
更多产品 供应商其它产品
GH-6204变压器有载分接
¥1
GH-6200C三通道直流电
¥1
GH-6507水内冷发电机绝
¥1

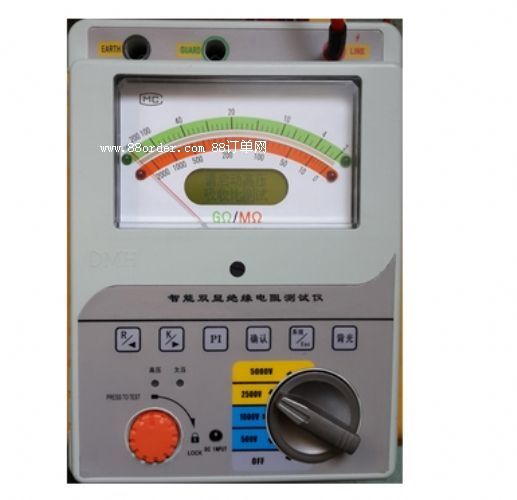

GH-2505智能双显绝缘电
