SRM16-12-SF6共箱式全绝缘充气柜

¥ 12000 元

1- 9 12000 10- 49  10000 ≥50 8800

起订量 标准价 采购量
1 12000
- +
立即购买

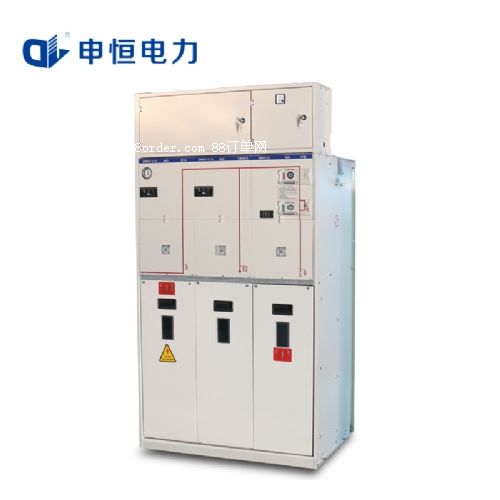

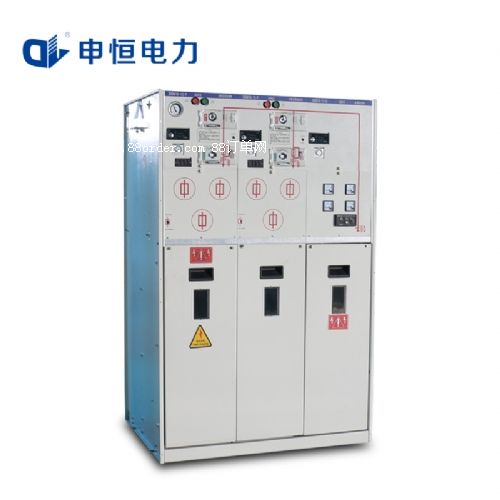

srm16-12-sf6共箱式全绝缘充气柜

一、产品描述

srm16-12全绝缘充气环网柜是一个完全密封的系统,其所有带电部件以及开关封闭在一个不锈钢的壳体内。整个开关装置不受外部环境的影响,从而以确保运行的可靠性及人身安全,并实现了免维护。通过选择可扩展母线,可以实现任何组合,达到全模块化。扩展母线完全绝缘和屏蔽,确保了可靠性和安全性。srm16-12全绝缘充气环网柜同时可以提供工厂化的自动化解决方案,形成了智能化开关的概念,并将现场安装及调试工作量降到最低。

遵循iec60694标准,对于有别于正常操作的条件下的特殊运行条件,制造商和最终用户必须取得一致。如果涉及特殊恶劣的运行环境,则必须向制造商和供应商咨询。当电气设备安装在海拔高度为2500米以上时,需特别注明,以便制造时对压力进行调整。

二、产品型号及含义

srm16-12

回路方案

电压等级

设计序号

共箱式充气环网柜

三、正常使用环境条件

海拔高度:≤2000m

环境温度:-45°c~+45°c

相对湿度:日平均≤95%,月平均≤90%

周围空气应不受腐蚀、水蒸气等明显污染

无经常性的剧烈运动

四、开关柜的特点及主要结构

所有高压带电部分位于不锈钢壳体内,箱壳为不锈钢密封焊接,防护等级为ip67可安装于潮湿、多沙多尘、盐污、矿山、箱式变电站和任何由于空气污染易引发表面污染的场所,而不必采取特别的预防措施。无需母线清扫和防小动物。即使是熔断器小室也具有ip67的防护等级。扩展母线为完全绝缘和屏蔽的,以保证不受外部环境变化的影响,并且实现免维护。

产品特性

结构图负荷开关分合指示负荷开关分合操作孔接地开关分合操作孔接地开关分合指示熔断器室电缆仓室断路器分合指示断路器分闸旋钮断路器合闸旋钮储能指示负荷开关合分操作孔隔离开关分合指示隔离开关合分操作孔接地开关分合指示接地开关合分操作孔尺寸图


abc1回路3902503902回路7406007403回路109095010904回路1440130014405回路1760165017906回路214020002140

技术参数

浸水试验

水下试压0.3bar,12kv24h

防护等级

带电体密封 ip67

熔断器筒  ip67

开关柜外壳  ip3x

母线

开关柜内接地母线    150mm2cu

封闭绝缘筒厚度     12.0mm

封闭母线直径      25.0mm
