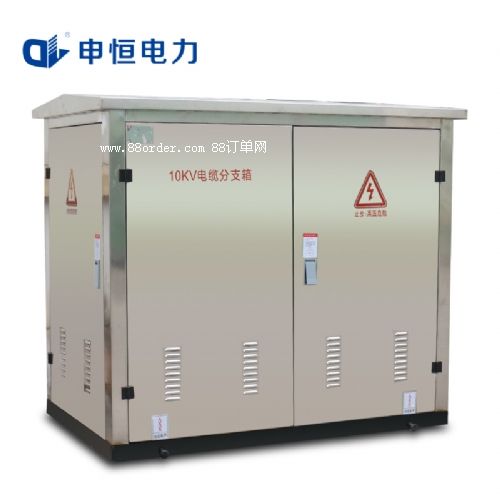

SMC电缆分支箱、一进一出电缆分接箱

一、概 述

dfw系列高压电缆分支箱，广泛用于10kv电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分支箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘，无裸露带电体；带开关的分支箱的开关均采用sf6绝缘负荷开关 。

dfw分支箱设计为户外免维护运行，安全可靠，其防护等级ip33～ip66，地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

二、型号含义

三、正常使用条件

1、环境温度：最高气温+40℃，最低气温-30℃；

2、海拔高度：≤2000m；

3、风速：相当34m/s(不大于700 pa)；

4、湿度：日相对湿度平均值不大于95％；

月相对湿度平均值不大于90％；

5、防震：水平加速不大于0.4m/s2，垂直加速度不大于0.15m/s2

6、安装地点倾斜度：不大于3°；

7、安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动；

注：订购本产品超出上述条件的规定时，可与本公司协商。

四、主要技术参数

五、功能和特点

1、全绝缘、全密封、全防护、全工况。

2、进出线灵活，实际应用最多有9分支进出线。

3、抗洪水，抗污秽、抗凝露、抗凝霜、耐腐蚀。

4、体积小，结构紧凑，安装简单，操作方便。

5、可安装带电指示器，提示操作人员线路带电。

6、可安装电缆型故障指示器，便于迅速查找电缆故障。

7、有多种箱体材质可选择：普通钢配绿色、不锈钢、不锈钢配绿色。
