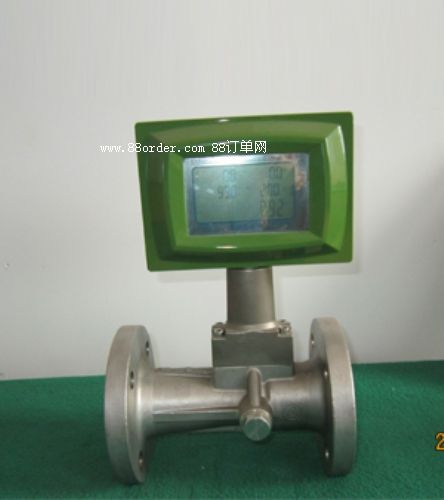

一体化智能旋进旋涡流量计

>>>概述

一体化智能旋进旋涡流量计（以下简称流量计） 是本公司具有自主知识产权的新一代一体化智能流量测量仪 表。该流量计适用于石油、化工、钢铁、冶金、电力、轻工、 环保及市政建设等行业中的气体（如天然气、煤气、压缩空 气、氧气、氮气、二氧化碳和各种液体的流量的测量与控制。 流量计执行国家计量检定规程jjg 198-1994和q/jy 1-2009企业标准。产品通过流量校准装置实流校准后出厂。

>>>特点

一体化智能旋进旋涡流量计

● 采用微机芯片和软件技术，赋于仪表强大的智能功能。（对温度、压力）具有调零调量程功能，并对压力、温度进行自动跟踪补偿；

● 低流速特性好，对仪表的前后直管段长度要求低(前5d,后2d)；操作方便，安装费用低；

● 整机功耗低，既可由一节锂电池供电运行，又可由外电源供电运行；

● 采用机、电、仪一体化设计技术，使流量计集各种信号检测与处理、流量积算与补偿、显示与通讯于一体。代表了现代仪表的发展方向。

● 无机械可动部件，稳定性好，寿命长；

● 流量测量范围度宽，精确度高。

● 显示器采用大屏幕液晶显示，可直接整版显示出工作状态下的瞬时流量、标准状态下的瞬时流量、

累积流量及工作压力、温度等参数。读数方便、直观。

● 具有实时数据储存功能，可防止换电池和突然掉电数据丢失。在停电状态下，内部参数可永久性保持；

● 采用双检测流量传感器，运用电路处理技术，有效地抑制了因为管道振动对流量计带来的影响，使流

量计计量更为准确可靠。

3主要技术参数

3.1 基本参数

● 基本误差： 液体：1.0级；气体1.5级；

● 公称通径与流量范围：（见表1）

● 公称压力: 1.6mpa、2.5mpa、4.0mpa、6.3mpa；

● 被测介质: 液体、气体；

● 介质温度: -20℃～+80℃；

● 环境温度：-25℃～+75℃；

● 相对湿度：5％～95％；

● 大气压力：86kpa～106kpa；

● 防爆等级：exibⅱbt5；

● 防护等级：ip65。

● 工作电源：

a) 内电源：由3.6v dc.非充电锂电池组件供电。

b) 外电源：+24v dc.（普通型）；+24v dc.由安全栅供电（防爆型）；

● 输出信号：（需外电源供电）

a) 脉冲信号：标况或工况脉冲信号。

b) 模拟信号：4ma～20ma dc.。

c) rs—485通讯接口；可直接与上位机或本公司的x智能流量积算仪连接，远传被测介质的温度、压力、流量等多种信号，传输距离可达1.5km；(可选)；
