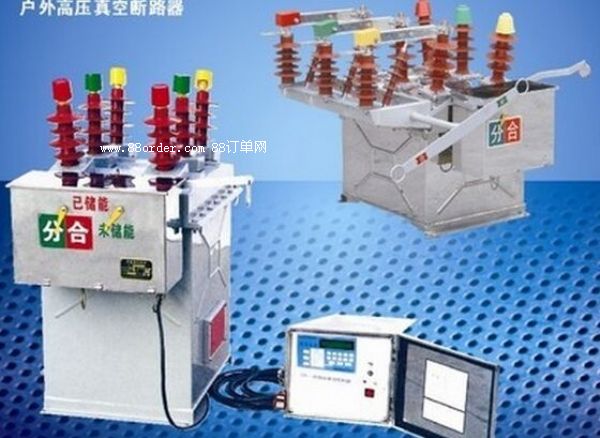

成都户外10kv线路专用真空断路器是额定电压为12kv的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。zw8-12g/t630-20真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。一、应用与特点zw8-12/t630-20户外真空断路器采用ct23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。zw8a-12是由zw8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。二、使用环境条件 环境温度：上限+40t下限-30。c 海拔高度：《1000m 风压：≤700pa（相当风速34m／s） 空气污秽程度：iii级 无经常性剧烈震动 结构三、zw8开关组成结构 1）整体结构为三相共箱式 2）真空灭弧室 3）弹簧操动机构 4）绝缘系统 5）导电回路 6）箱盖、箱体 7）密封件四、zw8系列开关特点 1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘 2）内置多抽头电流互感器可作为过电流保护之用 3）采用双绕组电流互感器可作为保护和计量用 4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。 5）可加装隔离开关五、订货须知 订货时用户需提供下列技术资料： 1）断路器型号、名称、数量。 2）额定电流，额定短路操作电流。 3）操作方式、操作电压。 4）配备电流互感器电流比。 5）使用场合。成都户外10kv线路专用真空断路器
