IPX1～8级全套防水测试设备GBT4942.1-2006

ipx1～8级全套防水测试设备gb/t4942.1-2006

产品简介：本套淋雨试验设备是模拟冷凝水跌落、大自然降雨、海浪冲击等自然情况，用作外壳防护的电气设备的防护等级试验的设备。本产品广泛适用于灯具、电工电子、汽车、摩托车、家电、机电及仪器仪表等行业。

产品用途：本套设备可以用来考核和确定电工、电子产品及汽车零部件外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

符合标准：本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。设备的性能指标均达到国家标准

gb/t10485-2007道路车辆外部照明和光信号装置环境耐久性

gb4208-2008外壳防护等级（ip代码）

gb/t12480-90

客车防雨密封性试验方法

gb 2423.38-2005电子电工产品基本环境试验规程试验r：水试验方法

gb/t4942.2-1993

低压电器外壳防护等级

ipx1～8级全套防水测试设备gb/t4942.1-2006

装置共分五个部分：模拟ip外壳防护等级ipx1～8级防水。

ipx1～2滴水试验装置

ipx3～4摆管淋雨装置

ipx5～6强冲水试验装置

ipx7浸水试验装置

ipx8压力浸水试验装置

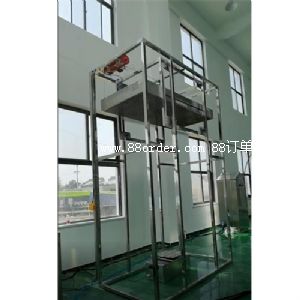

第一部分：ipx1～2滴水试验装置详细技术资料

一、技术参数：

1、滴水量：0.5～4.5mm/min

2、滴水孔径:ø0.4mm

3、孔间距:

25mm

4、降雨量：3～5㎜/

min

5、降雨强度:10～400mm/h

6、滴水范围:800×1000mm（标准型，如有特殊要求订货时说明）

7、样品台尺寸：500×400㎜并附t型固定槽

8、滴水槽高度可调范围：200～2000㎜

9、滴水面积：800mm×1000mm

10、滴水箱高度：200mm

11、样品台角度：

15～45度可调（以垂直方向为基础）（ipx2试验）

12、样品台转速：1r/min

(ipx1试验)

二、设备结构：

1、本装置为可拆卸式，适合于长距离运输后在客户处立即组装，快速方便，缩短安装调试周期。由铝合金支架，升降导轨，滴水箱，水位调节供水箱，自动升降机，流量计，可调角度工作台，电器控制箱等组成。除工作台外，与水接触的部件，全由不锈钢/铜等耐腐蚀材料制作。

2、固定立柱：铝合金型材做固定支架，方便拆卸，组装快捷。

3、滴水箱：箱壁用不锈钢板制作，滴水盘底板由黄铜板制成，按25.4x25.4排列组成方阵，特制滴水嘴激光打孔Ø0.4。

4、水位调节供水箱：为便于调整滴水量，在滴水箱外还有一个供水箱，靠调节供水箱的高度来调节滴水箱内的水位高低，达到需要的滴水量。

5、自动升降机：为适于各种规格试件的试验所需，由升降机来调节滴水箱的高度。

6、滤纸：原国际/军标上规定用细砂/不同的石子组成阻尼层来调节滴水量，从实际效果来明显不妥，容易堵塞，造成滴水不均匀。拟采用不同目数的多层滤纸来替代砂/石子，阻尼效果一样，不易堵塞，清洗更换方便。

7、流量计：必要的水流量调节。

8、可调角度工作台：与旋转工作台不同，该工作台是固定的。工作台面可作30～90°的倾斜，台面有t型槽，可固定重的试件。低部装有脚轮，不用时可移出，同时可与摆管淋雨装置的可旋转工作台通用。

三、保护系统：无熔丝保护开关、过载、漏电、全护套式接线端子，具有自动关机等保护。

四、设备使用条件：

1、环境温度：5℃～＋40℃

2、环境湿度：≤85％

3、电源要求：ac380（±10％）v/50hz

三相五线制

4、总功率：3kw

第二部分：ipx3～4摆管淋雨装置详细技术资料

一、技术参数：

1、摆管喷水孔直径：ø0.4或ø

0.8㎜（根据客户需要）

2、摆管摆角幅度:  ±60°、±90°、±180°（理论值）可调

3、摆管喷水角度:

±60°、±180°

4、摆管半径：

r600、r800、r1000、r1200、r1400、r1600、(选配)

5、摆管速度：无级调速

6、淋雨水压：80～100kpa（可调节）

7水流量:

10±5％/min（可调节）

8、试验台尺寸：ø500

9、转台承重：50kg

10、试验台转速：1～4r/min

11、喷淋用水：洁净的软质自来水

二、设备结构及材质：

1、本套摆管淋雨试验设备选用优质材料，使用先进的数控加工设备加工成型。

2、设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成。其中支架、回转台防护罩、控制台采用sus304不锈钢发纹板制作。

3、摆管立柱内部采用槽钢焊接，保证在摆管摆动时不晃动；立柱包边材料采用不锈钢板制作，以便在进行水试验时不会使其生锈；设备的样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

4、本设备摆管由不锈钢管弯制，可以作±60度--±180度（理论值，实际要除去转台的直径）往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。喷孔共计62只，做ipx3时保留41只，用配备的快速手拧封头封掉21只。

5、摆管摆动的传动装置设计合理，制作精密，维护方便。摆管由先进的步进电机加减速机驱动，转动频率由可编程plc控制器控制，角度可以调整，操作简单。

6、样品架转台采用手动式升降装置，设计载重50公斤（由客户确定），并且可以水平方向360度旋转，转速1—4转，由plc程序控制，调速器控制转速。整台设备设计合理，经久耐用。

7、设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。转台特别设计了通电装置，客户可以在通电的状态下进行试验，共设计六组电源端子，0—60v直流电压可调，可通过最大电流为30a。

8、设备选用优质大功率水泵，压力和流量完全按照标准设计。设备配备相当容量的贮水箱以供应试验所需摆管喷水之用。吸水电机将水池中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。设备配备的流量计和水压力表均为国产名牌。9、敞开式摆管淋雨须考虑排水，使试验用水迅速排放，以不积水为佳。或者，试验用水部分可以采用循环使用，节约用水。

三、电路控制和保护系统

1、本套淋雨设备采用液晶显示屏，可编程plc控制器控制摆管的摆动角度、摆动频率，

2、转台的转速可调，有效保证试验按标准运行；

3、控制系统配备施耐德执行元器件；

4、摆管和转台分别独立的控制系统；

5、时间设定分别控制独立的系统；

6、进口执行元器件；

7、配备水过滤器；

8、无熔丝保护开关；

9、过载、漏电、全护套式接线端子；

10、具有自动关机等保护

四、设备使用环境

1、温度范围：5~40℃；

2、相对湿度：25％~85％；

3、大气压力：86~106kpa（860~1060mbar）

4、电源要求：ac380（

±10％）v/50hz   三相五线制

5、预装容量：4.0 kw

第三部分：ipx5～6强冲水试验装置详细技术资料

一、技术规格：

1、喷水口径：ø

6.3 ㎜/ø 12.5

㎜

2、喷水水压：30～100kpa

a)喷水角度：任意可调

b)喷水量：12.5±0.625l/min～100±5l/min可调

c)样品转台：可跟滴水转台共用

d)喷水距离：2.5～3米

e)水箱尺寸：800×800×1000（单位：mm）

二、装置说明及组成：

装置说明：本装置按《gb4208-208外壳防护等级ip代码》中技术要求ip×5、ip×6（第二特征数字5及第二特征数字6）设计制造。

防喷试验时，可移动至任何一处适合场所防喷试验，按所须要求调节好流量、压力、时间及喷射范围。即可进行试验。

装置组成：

试验装置由蓄水箱、加压水泵、调减压阀、流量调节器、压力表、水管、分流装置及喷射支架电器控制箱等组成。

储水箱：加厚型高级拉丝不锈钢氩弧焊接制成。

喷射支架：不锈钢精加工制成，符合gb4208外壳防护ip代码技术要求。

三、

水压控制系统：

1、用流量计调节压力大小

2、泄压手动调节水阀

3、配备水过滤器

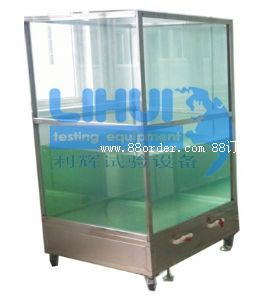

第四部分：ipx7浸水试验装置详细技术资料

ipx7防止浸水时的水侵入；器具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏；

ipx7短时浸水试验，试验设备和条件：浸水箱，其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为

1m ，试样顶部到水面距离至少为0.15 m， 试验时间: 30

min；ipx7防浸水影响。浸入规定压力的水中经规定时间后进入外壳水量不致达到有害程度；

符合标准

iec60529，iec60598-1, iec

60335-1, en60335-1, iec60950-1, gb4208, gb7000.1

技术指标

1、内尺寸（mm）：600×600×1200 800×800×1200

1000×1000×1200

2、外尺寸（mm）：660×660×1400 860×860×1400

1060×1060×1400

3、材质：钢化玻璃

4、厚度（mm）：12

5、测试最高水深（m）：1.2

6、水位调整方法：手动调整

7、水位显示：不锈钢标尺目视

8、机架底座材质：sus304#不锈钢方通

产品特点

1、不锈钢机架，固定和支持有机玻璃水箱，美观牢固可靠。

2、进出水管路在玻璃水箱下面，藏于不锈钢底座下面，底座正面上有两个外置的水阀开关，一个进水阀，一个排水阀。

3、不锈钢尺显示水位。

4、水箱由5块钢化玻璃粘接面成，全透明可观察测试样品的测试情况。坚固耐用长时间使用不漏水。

6、不锈钢底架配载重脚轮和脚杯，方便移动和固定。

第五部分：ipx8压力浸水试验装置详细技术资料

产品用途

用于检测具有防水性能要求的器具防护性能（ipx8）。

ipx8防止沉没时的水侵入，防潜水影响；器具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏；

ipx8持续潜水试验；试验设备：试验条件和试验时间根据行业标准.其严酷程度应比ipx7高；

应用范围

该设备的主要作用是用于电子

电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

符合标准

符合

iec60529:2001《descees of protection provided by enclosures(ip

code)》、gb4208-2008《外壳防护等级(ip 代码)》14.2.8 条款及 gb7000.1《灯具

第一部分：一般要求与试验》9.2.9条款的要求。

产品特点

1、适用于进行产品的

ipx8测试。

2、ipx8压力浸水试验装置罐体全部采用sus304#不锈钢板高精度整体亚弧焊接成型，外面镜面抛光，内层粗抛，外观漂亮，方便清洁耐用。

3、专用硅胶密封圈（弹性好、永不老化，管用十年）。

4、电控元件全部采用进口lg、松下、欧姆龙、安良等品牌。

5、时间控制功能，设定时间0-999分钟，到达设定时间自动停止，并自动排掉罐内空气，测试人员打开罐盖取出测试样品即可。

6、罐体底体有一个进水阀和一个排水阀，并随赠送5米接水软管。

7、底座配有4个活动带刹脚轮，方便移动。

8、手动型--采用国产大品牌“红旗”牌压力表（表面直径100mmm，精度1.6级）显示罐内压力，操作时通过手动调节调压阀来控制罐内的测试压力，调压阀具用调压稳压功能，调整好压力后能一直保持稳定的测试压力。

9、自动型--采用进口松下品牌“压力传感器”自动控制罐内的测试压力，控制精度±0.002mpa，显示精度0.001mpa。

规格及参数

序号

参数

ipx8a-30m

ipx8a-30a

ipx8a-50m

ipx8a-50a

ipx8a-100m

ipx8a-100a

1

压力调整方法

手动调整

自动控制

手动调整

自动控制

手动调整

自动控制

2

控制精度

目视（手调）

±0.002（自动）

目视（手调）

±0.002（自动）

目视（手调）

±0.002（自动）

3

压力调整范围

0.05-0.3

0.00-0.3

0.05-0.5

0.00-0.5

0.05-1.0

0.00-1.0

4

试验水深范围(m)

5-30

0-30

5-50

0-50

5-100

0-100

5

安全阀排气压力(mpa)

0.35

0.35

0.55

0.55

1.05

1.05

6

最大极限压力

0.40

0.40

0.60

0.60

1.10

1.10

7

压力表精度

0.4级

0.001mpa

0.4级

0.001mpa

0.4级

0.001mpa

8

罐体厚度

足厚3mm

足厚3mm

足厚4mm

足厚4mm

足厚6mm

足厚6mm

9

法兰厚度

足厚20mm

足厚20mm

足厚25mm

足厚25mm

足厚30mm

足厚30mm

10

罐直径(m)

0.6米

11

罐体内水位高度

1.2米

12

外尺寸

600*780*1300mm

13

罐体材质

全部sus304#

14

时间控制

0－999min

15

保护功能

压力安全阀保护，漏电开关

16

电压、功率

ac220v、100w

设备运输、安装、调试及验收

1.设备通过货运的方式送到需方指定地点，费用由供方承担；

2.设备运到需方安装就位后，由供需双方共同对设备进行验收，验收完毕双方共同签署设备验收报告。

3.供方免费对需方设备操作、维修人员进行设备的操作及日常维护培训，直到需方人员熟练掌握为至。需方根据需要可安排相关人员到供方进行系统检修和维护方面的免费培训。培训的时间、地点、内容等在最终签订合同时双方具体确定。

4.安装、调试、最终验收合格后，以双方在验收合格书签字之日起计算质量保证期。质量保证期12个月，并终身维护。4小时内对需方提出的设备故障问题做出响应；对需方不能自行解决的故障，在24小时内赶至需方，对设备进行现场维修。

5.质量保证期外，供方应积极配合需方维修设备，对需要更换的零件，核收成本费。
