CNC全自动哑铃型制样机

产品简述

mt300c-cnc全自动哑铃型制样机是一款全自动数控控制切割样条制样机，也是一款多功能型金属材料力学检测试样制样设备，由佛山市顺德区育能装备有限公司研发制造，制样机控制模式采用工业级cnc数控程序控制，实现全自动傻瓜式执行操作，可制样力学拉伸、弯曲、冲击等测试中管材板材片材等各种形状材料的常规哑铃形、条形、弧形等各种标准非标准形状样条；制样机制样尺寸范围大、速度快、精度高，易学易懂易操作，制样材料选择性广。这是目前国外主要采用的样条切割方式，也是市场主流的样条切割模式。

产品特点

1.制样机采用透明有机玻璃与金属钣金全封闭结构，提高使用的安全性和观摩性；

2.优质铸铁材料底座，高精度研磨滚珠丝杆，刚性好，制样精度高，试样成品切口光滑平整、无毛刺，尺寸精准，最大加工误差只有0.03mm；

3.各种制样标准都能满足，gb/t 1040 gb/t 9865.gb/t1043、gb/t1843、iso179、iso180等各种标准非标准尺寸；

4.功能强大，一机多用，多种制样形式，可对片材、板材、管材等进行试样制取；

5.原材料外形尺寸要求低，只要能把材料固定到工作台上，就能进行试样制取，一块材料可进行各种标准试样制取，减少材料浪费，节省时间，提高制样效率；

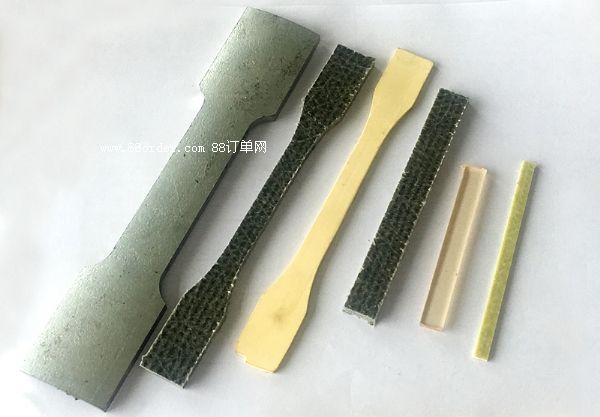

6.制样材料广泛，适合制作橡胶塑料、玻璃钢塑料、纤维板、增强玻璃纤维板、特殊复合等材料，也可以制作金属材料，混凝土等；

7.采用cnc数控系统程序执行控制，做到一键执行，自动化制样；

8.制样机操作简单，维护方便，制样过程无需人工操作，避免人工操作带来试样制取误差，节省成本。

9.制样灵活，模式多变，不拘泥于传统工位、裁刀等限制，可在有效行程内对材料任意位置进行任意标准任意尺寸外形进行试样制取，减少制样工序、流程，节省材料，提高效率。

mt300c-cnc全自动哑铃型制样机具有传统制样切割机不可比拟的特性，操作简便，自动加工，只要提供样条尺寸图型，根据图形参数生成数控程序，把需要执行制样的材料安装固定到制样机工作台，启动程序，就可以得到高精度相应各种形状材料的试样样品。制样机数控系统内部提前存储材料力学测试试样各种标准的执行程序，提供首次上门安装调试以及培训服务，不必为如何进行试样制取操作和日常维护所担忧。

主要技术参数

●重复定位精度：0.02mm

●加工精度：0.03mm

●最大切割样条长度：300mm

●最大切割样条宽度：175mm

●最大切割样条厚度：80mm

●主轴电机转速：3500r/min

● 控制方式：手动控制、程序控制

●带电子手轮对刀

●数控系统：工业级数控系统

●数据接收方式：u盘

●电源：ac220/50hz

●重量：450kg

●设备尺寸：1360×990×1800mm

随机配件：工装夹具、mt3弹性铣夹头套件、水冷却系统、电子手轮、钻夹头钥匙、钻夹头、钻夹头锥柄、平口钳、外六角螺栓、垫圈、t形螺母、内六角扳手、双头扳手、螺丝刀、油壶、套筒扳手、铣刀6把、拉杆、机床硬件说明书、数控系统编程说明书、数控系统操作说明书、弹性铣夹头套件
