JB-WLD-01型雷达水位计

jb-wld-01型雷达水位计

2 产品简介

jb-wld-01型雷达水位计是利用电磁波探测目标的电子设备。发射电磁波对目标进行照射并接收其回波，由此获得水位水流至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

2 应用领域

河流水位，明渠水位自动监测

水库坝前，坝下尾水水位监测

山洪、防汛监测

调压塔（井）水位监测

潮位自动监测系统，城市供水，排污水位监测系统

2 组成

各种雷达水位计的具体用途和结构不尽相同，但基本形式是一致的，包括:发射机、发射天线、接收机、接收天线，处理部分以及显示器。还有电源设备、数据录取设备、抗干扰设备等辅助设备。

2 特点

全天候工作，高频微波反射原理，抗干扰能力强

传感器可靠精度达1.5毫米

无人值守

无机械磨损、非接触型测量，易维护

测量与水质无关，不受浮冰等漂浮物影响

不需要防浪井，对水流无影响

连续在线采集

可选太阳能供电

成本低，安装维护简单，寿命长

2 性能指标

 分辨率:1mm

工作频率: ≥26ghz

测量范围：≤70m

测量精度：±3mm

波束角:≤8°

数据接口：四线制rs485 / 两线制rs232、4～20ma

工作电压：12~35vdc

工作环境：温度-40～80℃，湿度 0～95％ 无凝露

尺寸： φ120mmx350mm

防护：铸铝外壳

防护等级:ip66/ip68 (3 bar)

天线材料:pvdf

通讯协议:4-20ma /modbus（提供通讯协议说明）

过程连接:螺纹 g1, 1 npt, r1

功耗:＜30ma (量程：0~30m；4-20 ma接口输出 /12v)

重量：1.8kg

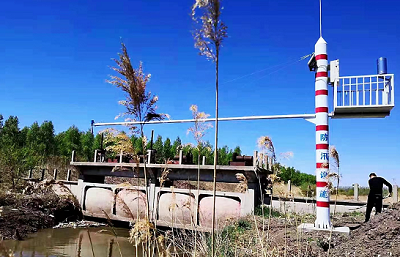

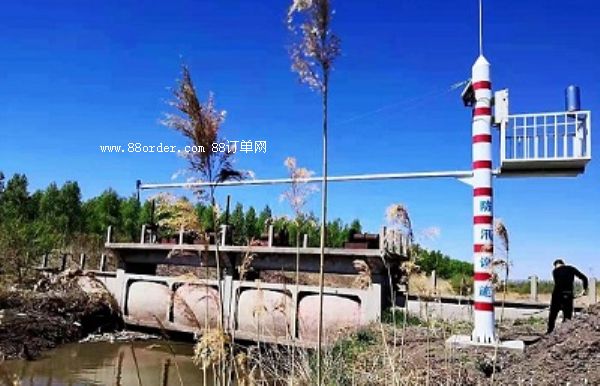

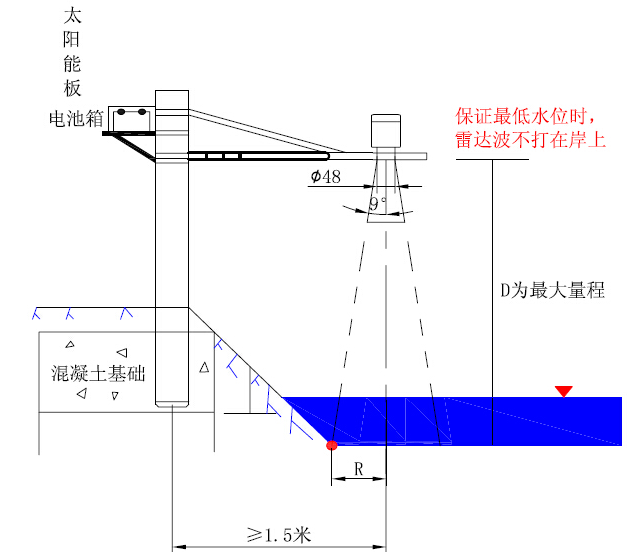

2 安装图示

2 售后敬告

    感谢您使用我公司自动化水位测控仪表，为了您能正常使用，现将一些注意事项列出，敬请关注：

1. 雷达水位计正常运行的电压范围在6-28vdc（宽幅），低于或高于均不能正常工作，仪表通电时注意正、负极，否则存在损伤仪表的可能性；

2. 仪表通电后显示starding搜索距离阶段，rs485输出和实际料位显示一致，若断开电源，再接通时要预留仪表放电时间；

3. 雷达水位计表头选择盲盖，防水、防损伤效果良好；现场安装请务必做好接线端子防潮防水。

4. 水位计仪表端设置高位为1.00m，测量值为实际距离显示、表头显示；应避免在高位范围左右进行自动化控制设置，详见出厂报告；

5. 过程连接马蹄状u槽，开口直径≦∮48短管或支架，尽可能保证雷达轴线垂直于水平面、探测区域或探头下方没有障碍物影响，位置在雷达探头中心轴线距离岸边≧1.5m（详见---安装图示）。

6. 在雷达水位计安装与使用过程中如有任何技术疑难请与我们联系，我们会及时为您排忧解难。
