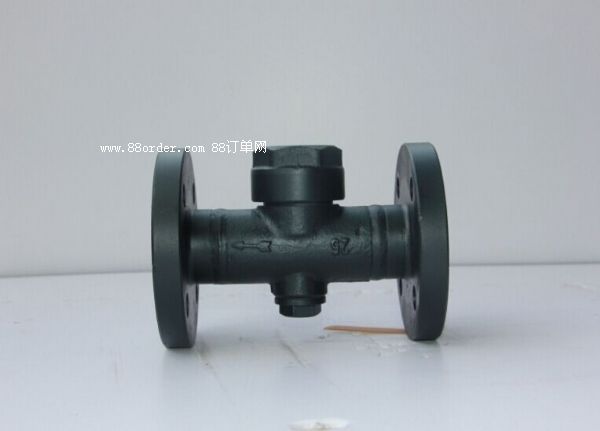

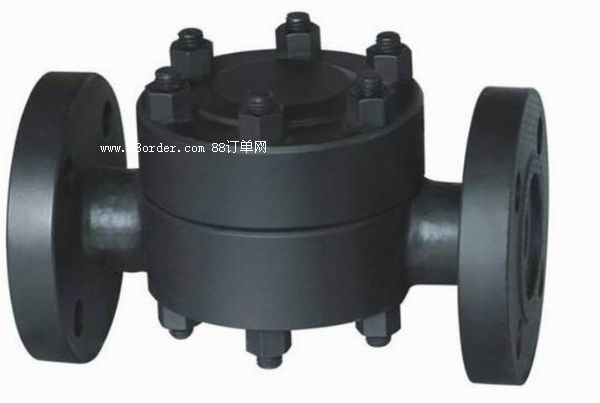

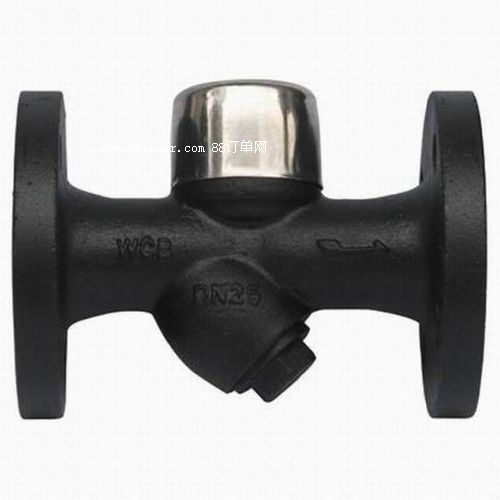

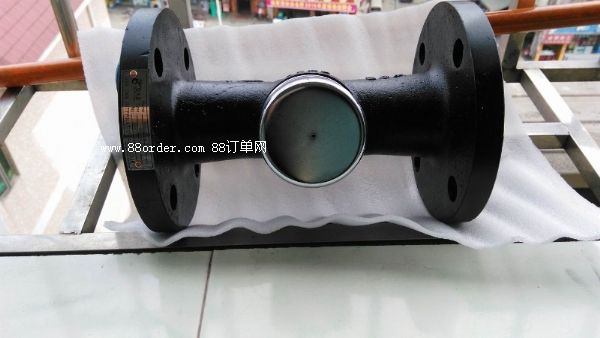

进口热动力疏水阀

美国欧可oke热动力疏水阀是一种在工业蒸汽系统中广泛应用的设备，主要用于排除蒸汽管道中的凝结水，同时防止蒸汽泄漏，从而提高系统的效率和安全性。以下是关于热动力疏水阀的详细介绍：

工作原理

热动力疏水阀的工作原理基于蒸汽和凝结水的热动力学特性。当蒸汽进入疏水阀时，由于蒸汽的体积和流速大于凝结水，会在阀片上下产生压差，驱动阀片开启或关闭。具体来说，当装置启动时，管道内的冷却凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，由于蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失，凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

热动力疏水阀类型

热动力式（圆盘式）：这种疏水阀内有一个活动阀片，既是敏感件又是动作执行件。它利用蒸汽和凝结水通过时的流速和体积变化的不同热力学原理来驱动阀片开关阀门。这种类型的疏水阀结构简单、耐水击，但蒸汽浪费较大，且阀片工作频繁，使用寿命相对较短。

脉冲式：脉冲式疏水阀有两个孔板，根据蒸汽压降变化调节阀门开关。即使阀门完全关闭，入口和出口也是通过小孔相通，始终处于不完全关闭状态，蒸汽不断逸出，漏汽量大。该疏水阀动作频率高，磨损厉害，寿命较短。

孔板式：孔板式疏水阀是根据不同的排水量，选择不同孔径的孔板控制排水量。其结构简单，但选择不合适可能会出现排水不及或大量跑汽的情况，不适用于间歇生产的用汽设备或冷凝水量波动大的用汽设备。

特点与优势

高效节能：能够迅速响应冷凝水的产生，及时排除，避免了冷凝水在管道中的积聚，减少了热损失，提高了蒸汽系统的热效率，显著降低了能源消耗。

提升设备寿命：通过有效排除冷凝水，减少了管道和设备的腐蚀风险，延长了设备的使用寿命，降低了维护成本。

增强系统稳定性：稳定的蒸汽供应对于许多工业过程至关重要。热动力疏水阀的精准控制，确保了蒸汽系统的连续性和稳定性，提高了生产效率和产品质量。

广泛适用性：该疏水阀设计灵活，适用于多种工况和介质，无论是高温高压还是低温低压环境，都能展现出良好的工作性能。

维护方便：由于碟片是唯一的运动部件，维护起来很方便，无需从管道上拆下疏水阀。

工作状态可监测：疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。

注意事项

在使用热动力疏水阀时，需要注意以下几点：

选型：在选择热动力疏水阀时，应根据设备的具体需求和工况条件进行选型，确保所选疏水阀的性能和容量满足要求。

安装：疏水阀应安装在设备出口的最低处，确保凝结水能够顺利排出。同时，安装前需用带压蒸汽吹扫管道，清除杂物，并在疏水阀前安装过滤器以防止堵塞。

维护：定期检查疏水阀的运行状态和密封性能，确保阀门开闭灵活、无泄漏。发现故障或异常时应及时进行维修或更换。

噪声问题：该疏水阀排放时有噪声，不能用于某些场合，如医院的病房或手术室。但可以在疏水阀上安装消音器来降低噪声。

工作压力：热动力式疏水阀的进口压力不能太低（一般不低于0.25 bar g），且背压不能高于进口压力的80％。

应用领域

热动力疏水阀广泛应用于各种需要蒸汽加热的工业场合，如钢铁、化工、制药、汽车、食品饮料、造纸等行业。它们特别适用于蒸汽主管线、支管、伴热管线及小流量设备的疏水。

实例

例如，斯派莎克td16疏水阀采用先进的热动力与浮球双重作用原理，能够在各种工况下自动排除冷凝水，同时有效阻止蒸汽泄漏，确保蒸汽系统的稳定运行。该疏水阀的工作原理简述如下：当蒸汽进入疏水阀时，高温蒸汽首先加热阀体内的金属部件，产生热膨胀效应，推动阀瓣开启，允许冷凝水迅速排出。随着冷凝水的减少，蒸汽逐渐占据主导，此时浮球因浮力作用上升，进一步确保阀瓣保持开启状态，直至所有冷凝水被彻底排除。当冷凝水完全排尽，蒸汽充满整个阀体时，浮球达到最高位置，阀瓣在弹簧和蒸汽压力的共同作用下关闭，从而有效防止蒸汽的浪费和泄漏。

综上所述，热动力疏水阀是一种在工业蒸汽系统中不可或缺的设备，它通过独特的工作原理和多种类型的设计，能够有效地排除凝结水，防止蒸汽泄漏，提高系统的效率和安全性。在选型、安装和维护过程中，需要注意相关的技术参数和注意事项，以确保疏水阀的正常运行和长期使用。

oke热动力疏水阀详细参数

口径 dn15～300mm

压力 pn10～pn400

适用温度 -40～+500℃

适用介质 饱和蒸汽,凝结水

连接方式 螺纹，法兰或者焊接

阀结构 热动力式

阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢。

内件材质304、316

流动方向 单向

用途 疏水

驱动方式  自动

类型  直通式

制造标准 美标、国标、徳标

产地 美国

可售范围  全球

产品品牌：美国欧可（oke）
