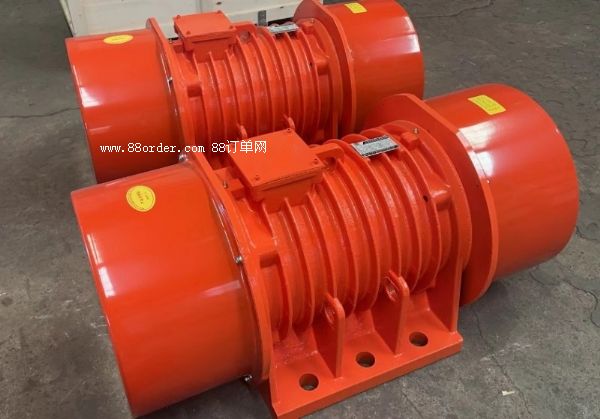

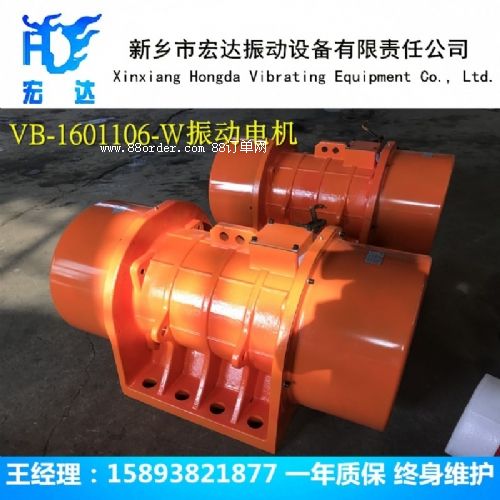

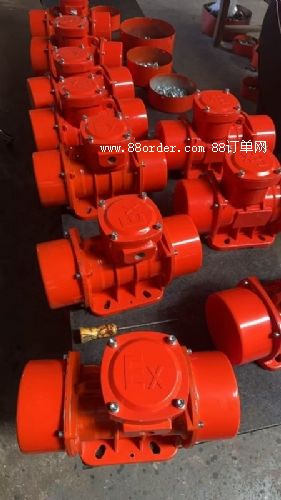

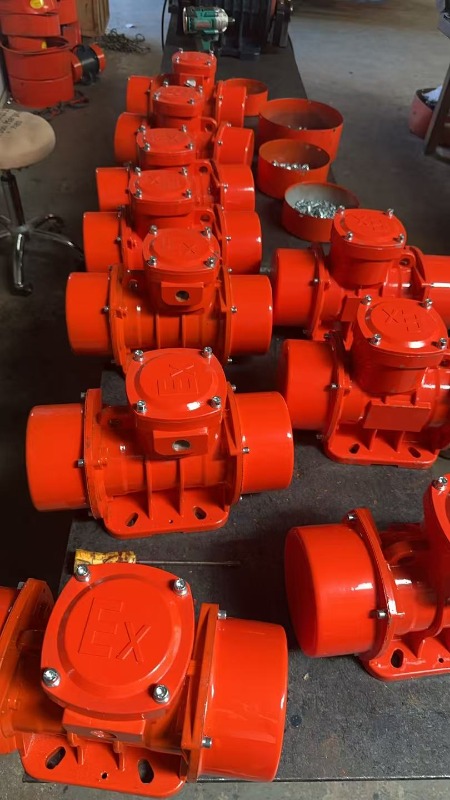

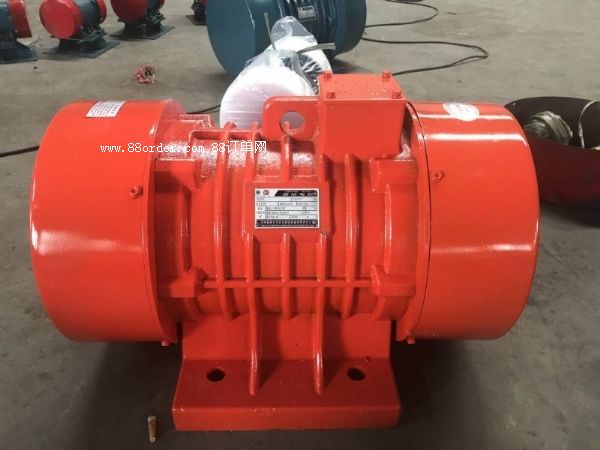

ybzh系列户外隔爆型振动三相异步电动机(简称防爆型振动电机),其工作原理和通用型振动电机类似, 是利用两端的偏心块高速旋转产生振动力作为振动源.该系列防爆振动电机具有设计合理、结构紧凑、激振效率高、节能、寿命长、运行可靠,安装调试方便等优点,可作为振动料斗、振动筛、圆振筛、振动给料机、振动输送机的要求防爆环境工作振动源.其防爆性能符合gb3836.2-2000《爆炸性气体环境用电气设备——隔爆型“d"》.
防爆标志为exdⅱbt4,使用于ⅱ类a、b级t1~t4组可燃性气体或蒸汽与空气形成的爆炸性混合物的场所.
防爆电机的的应用: 防爆电机主要用于煤矿、石油天然气、石油化工和化学工业. 此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用.
ybzh防爆振动电机技术参数
型号 *激振力kn 转速rpm 额定功率kw 额定电流a 安装外形尺寸(mm) 质量kg
a b h ab bb g hd l m-φk
ybzh2.5-4 2.5 1500 0.2 0.72 180 110 125 220 135 16 340 331 14 33
ybzh5-4 5 1500 0.3 0.98 180 110 125 220 135 16 340 345 14 40
ybzh8-4 8 1500 0.4 1.12 180 140 125 220 180 20 340 380 18 55
ybzd10-4 10 1500 0.5 1.35 180 140 125 220 180 20 330 420 18 58
ybzh16-4 16 1500 0.8 2.00 220 160 140 270 230 25 366 460 26 80
ybzh20-4 20 1500 1.1 3.0 220 160 140 270 230 25 366 460 26 82
ybzh30-4 30 1500 1.5 3.6 260 180 160 320 260 25 396 480 33 126
ybzh3-6 3 1000 0.37 1.5 180 140 125 220 180 16 340 380 14 46
ybzh5-6 5 1000 0.55 2.0 180 140 125 220 180 16 340 380 14 56
ybzh10-6 10 1000 0.75 2.4 220 160 140 270 230 22 366 475 18 90
ybzh16-6 16 1000 1.1 3.3 225 280 155 205 50 150 330 620 26 105
ybzh20-6 20 1000 1.5 4.5 250 320 200 306 38 168 384 668 26 110
ybzh30-6 30 1000 2.2 6.6 250 320 200 306 38 168 384 668 26 130
ybzh40-6 40 1000 2.9 9.0 320 200 195 400 315 30 470 585 33 203
ybzh50-6 50 1000 3.7 11.1 370 190 225 460 315 32 520 610 39 282
ybzh75-6 75 1000 5.5 16.5 370 250 225 460 375 32 520 742 39 376
ybzh100-6 100 1000 7.5 22.5 420 150 260 520 450 38 572 800 39 426
