销售铸铁镶铜方闸门厂家

qq:732739967
传真：0319-4989215
手机号码：18903298985（郎先生）
公司名称：河北省邢台市新河县前进水工机械厂
公司地址：河北省邢台市新河县新兴街4号

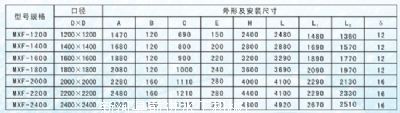

铸铁镶铜方闸门型号及规格 ssfz-700×700（宽×高）

（配套qa50启闭机）   双向升杆式

主要参数：

安装形式：靠壁式

承压方向：正反向受压

承压力：正向承压≯0.1mpa 反向承压0.06mpa

渗透量：正向≯1.25l/m.min    反向≯2.5l/m.min

配套启闭机型号

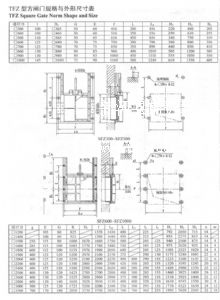

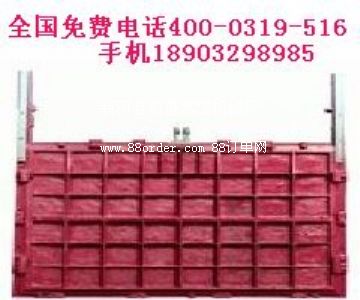

合金铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

（1）门框由合金铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入青铜密封面。

（2）门体为整体铸造的方形和圆形开板，并应在迎水面自带“井”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳为铸钢，门体与吊耳的两接角面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

（3）导轨用合金铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的磨擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并没有定位销防止错位。

（4）楔紧装置：为达到闸门的止水效果，闸门两侧应设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位或已到位而楔块尚楔紧时，需调整全部楔块。

（5）密封面应采用铜条或铜圈分别镶入门框和门体的槽内蒙古自治区，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，应保证门框和门体之间的密切配合。

（6）丝杆由圆钢制成梯形螺纹，其精度应达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过500mm时，应作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，应增设轴导架，轴导架由铸铁衬套管安装在多功铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

（7）所有合金铸铁部件的最小厚度＞20mm。

（8）门框、门体应按最大工作水头设计，其拉伸和剪切强度的安全系数不应小于5，挠度不应大于构件的1/1500，导轴的拉伸、压缩和剪切强度的安全系数不应小于5。

（9）当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构主要特性：

a、防止反向受压时门体与框的间隙增大，应增加上下楔块，确保门体与门框密封间隙≤0.08mm的间隙,渗漏量控制在最大反向水头时渗漏量≤2.5l/m.min。

 b、闸门的门体结构应考虑反向中受压时门体的承压力。

c、为加强闸门与墙体联结的牢固性，增加连接螺栓的数量。

（10）电动启闭机采用电动装置形式，有高度显示，过力矩保护功能。

新河县前进水工机械厂是一家主要以生产加工销售启闭机、闸门、清污机、拍门、橡胶止水等各种水利机械的专业厂家。

部门设置：公司部门包括设计部、生产车间、营销部、售后部、财务部。

合作伙伴：我公司产品主要应用于各大污水处理厂、市政工程整理项目、泵站、水电站等。

公司详述：新河县前进水工是一家多年老字号优秀厂家，占地面积大15000平方米，工人人数达100多人，科技研究人员有30多人，主要经营产品包括：ql螺杆式启闭机（qls手轮式螺杆启闭机、qlc侧摇式螺杆启闭机、ql-sd手电两用螺杆式启闭机）、qpq卷扬式启闭机（qpk快速卷扬式启闭机、qpt台车移动式卷扬启闭机、qpg高扬程卷扬式启闭机）、铸铁闸门（pxzm铸铁镶铜闸门、pxym铸铁镶铜圆闸门、pxfm铸铁镶铜方闸门、pzg高压铸铁闸门、mxy型明杆式铸铁镶铜圆闸门、mxf明杆式铸铁镶铜方闸门、dy堰门、可调节堰门、铸铁堰门、调节堰门、铸铁调节堰门、不锈钢调节堰门、铸铁镶铜调节堰门）、钢制闸门（不锈钢闸门、不锈钢渠道闸门、不锈钢渠道插板闸门）、拍门（铸铁拍门、铸铁圆拍门、铸铁方拍门、玻璃钢拍门、节能型自由侧翻式拍门）回转式格栅清污机（回转式格栅除污机）。
