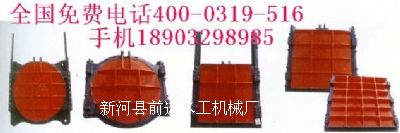

铸铁镶铜闸门。方闸门和圆闸门

￥ 1000 元

手机号码：一八九零三二九八九八五联系人：郎占勇先生

【18903298985】

铸铁镶铜闸门1、形式铸铁镶铜闸门 2、结构 本设备主要由启闭机、铸铁闸门门框、闸板、闸杆楔紧装置、密封座、吊耳等部件组成。密封面上镶有铜嵌条保证了密性和耐久性久用磨损后并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好安装、调整、使用、维护方便、性能可靠等特点。

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。工作场所：室外。安装形式：洞口式。主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。

铸铁镶铜闸门主要技术参数

名称/参数	渗水量(l/min.m)		最大水头m	工作介质	安装方式	正常水压方向	门框距边壁距离
	正向	反向
镶铜铸铁圆闸门	0.72	1.25	正向10 反向2.5	水或污水	铅锤状态	正面迎水	>300
镶铜铸铁方闸门
向镶铜铸铁闸门	0.72	0.72	正反向10
向镶铜铸铁方闸门

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1）门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。 2）门体为整体铸造的方形或圆形平板，并在迎水面自带字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。 3）导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。 4）锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。 5）密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。 6）丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。 7）所有铸铁部件的最小厚度>20mm。 8）门框、门体按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。 9）所有铸件都进行高温回火处理，关键部位采用树脂砂造型。

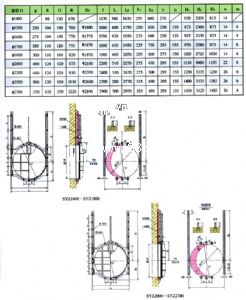

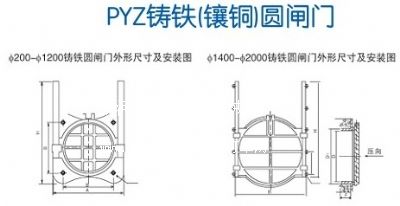

外形及安装尺寸

洞口尺寸宽×高m	b	h	b1	b2	b3	s	s1	c1	c1	c	c2	c3	c4	c5	h1	f1	材料	配启闭机（t）	重量（kg）
0.8×0.8	800	800	930	1000	1190	1200	200	800	150	250	12	90	80	50	20	25	ht250	1	190
1.1	1000	1000	1140	1210	1400	1470	300	870	180	280	13	105	90	50	20	25	ht250	2	320
1.5*1.5	1500	1500	1640	1720	1920	2280	300	560	180	280	17	105	170	55	25	28	ht250	3	980
2*2	2000	2000	2180	2260	2460	2800	300	733	185	285	18	105	180	60	30	230	ht250	5	2100
2.5*2.5	2500	2500	2720	2800	3000	3400	300	933	200	285	20	130	170	75	30	30	ht250	8~10	3150
3*3	3000	3000	3220	3300	3500	4000	300	1133	210	300	20	130	210	75	30	35	ht250	12~15	5690
3.5*3.5	3500	3500	3720	3800	4000	4500	300	1300	210	310	23	135	290	75	30	40	ht300	20~25	7820
4*4	4000	4000	4250	4330	4530	5000	300	1467	210	310	25	150	290	90	30	45	ht300	25~30	15600
4.5*4.5	4500	4500	4750	4330	4530	5000	300	1467	210	310	25	150	290	90	30	40	ht300	30~40	15600
5*5	5000	5000	5300	5380	5580	6000	300	1800	2 30	330	30	175	320	100	35	45	ht300	40~50	22100
5.5*5.5	5500	5500	5800	5880	6080	6500	300	1967	230	330	33	175	320	100	35	5050	ht300	50~60	26730
6*6	600	6000	6380	6500	6700	7200	300	2200	300	400	40	2301	410	140	35	50	ht300	60~80	36600

铸铁镶铜闸门安装及调试 1﹑设备到现场后应对照送货单单独检验闸门是否完整，有无损坏。 2﹑检查闸门安装位置及土建尺寸是否与图纸相符。 3﹑安装时必须分四部分安装 4﹑首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。门框安装时应保证导轨面在铅垂线上，其倾斜度不大于1//1000。保证其平面度及对角线误差不超过标准规定。

铸铁镶铜闸门使用与维护:

使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤定位装置。 2、要定时给丝杆及启闭机加润滑油脂。 3、每年需对闸门作一次油漆、防腐处理。 4、对于非双向闸门不可承受纯反向水压。

铸铁镶铜闸门在铸铁闸门的基础上又加上了铜质的表面，这样就有效的避免了铸铁闸门的生锈腐蚀问题，保障了铸铁闸门的使用寿命，对于铸铁阀门技工来说需要掌握铸铁闸门的安装技巧。

　　第一步，首先要将铸铁镶铜闸门直接焊接在预留孔四侧的预埋板上。要确保焊接过程的专业性和牢固性。

　　第二步，需要将对应的启闭机按照闸门的位置也焊接在预埋板上。

　　第三步，要保证传动螺杆、启闭机和闸门这三种设备能够在同一个直线上。直线度为千分之一。这一点在安装时候要把握好。

　　第四步，预留孔和闸门之间的空隙要用混凝土填实。并且填好后对于闸门和启闭机空隙间的混凝土要及时清除，以免凝固后影响启闭机的开启与闭合，另外还需要确定设备的总重量。

铸铁镶铜闸门安装说明：

闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

闸门安装采用整体安装，将闸板与闸框的封水面间隙调到0.3mm以下后，进行二期浇筑，在浇注混凝土时，必须保证闸门闸框处于铅垂状态，流进闸板、闸框、楔铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。

闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机，闸门在启闭过程中应检查闸门升降有无卡阻

闸板与闸框为偶件配合，在多组运输和安装时，切勿互换。
