生产不锈钢渠道闸门厂家前进

¥ 1000 元

起订量 标准价 采购量
- +
立即购买

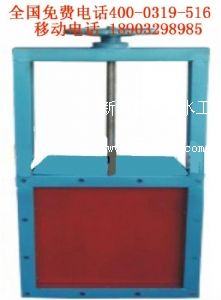

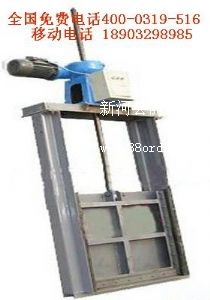

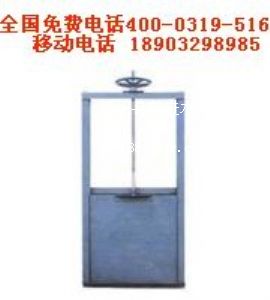

渠道闸

我厂引进国外先进技术生产的闸门,主要材料为钢制或喷涂环氧树脂涂料,橡胶软密封,其重量轻,操作灵活,安装维修方便,密封可靠等功能、可广泛用于污水处理厂、自来水厂、排灌、环保、电力、塘堰、河流等工程,作为截止、调整流量和控制水位之用。闸门依据适用场合可区分为:(1)【渠道闸门】用于渠道中间,作截流用,一般用于三向密封;(2)【制水闸门】用于水道进出口则做为开启或关闭,一般用于四向密封;(3)【调节闸门】用于调节水流大小;(4)【堰门】用于调节水位。

渠道闸门产品特点:重量轻:约为普通闸门的1/3重量。耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。密封性好:采用橡胶软密封,密封效果好力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,故操作力矩小。寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。维修方便:若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。手动操作:采用螺杆式启闭操作,操作方便、轻巧、可靠。电动操作:电动控制装置,定位精确、操作轻巧、易实现自控和远控。

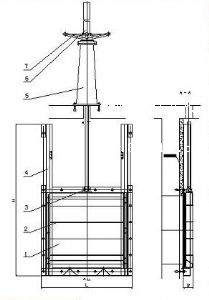

渠道闸门结构组成及材质

序号

零件名称

材质



1

启闭机                   (手动、气动、电动、电液动、液动)



标准品

2

轴导架

304

3

轴导架

2cr13

4

吊耳

304

5

门框

304

6

门板

304

7

楔形块

304

8

止水胶圈

nbr

渠道闸门使用环境

使用介质

清水、污水、海水等介质

适用温度

≤80℃

工作水头

正向≤10m-h2o;反向≤2m-h2o

渠道闸门的安装步骤

1. 首先检查预埋件、预留槽及孔的位置,保证其平面度和垂直度为1.5~3%范围内;

2. 根据闸门的大小、划安装线及钻墙面孔;

3. 用膨胀螺柱将门框固定在墙上,并用吊铅垂直线方法检查闸门安装是否符合要求 (平面度和垂直度0.5-1%);

4. 将已调整好的闸门进行二次灌浆,确保闸框与墙面密封,以防渗漏;

5. 当螺杆细长比(提升杆长度/螺杆外径)4h>200时应设置轴导架,轴导架距闸门吊 耳距离应大于闸门最大开启度;

6. 安装操作台、螺杆、接杆、轴导架,应保证吊耳、接杆、操作台中心成一线。

不锈钢渠道闸门性能及结构      1.不锈钢渠道闸门符合《zbm型不锈钢渠道闸门》企业标准。      2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。      3.闸板、闸框按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。      4.门槽采用钢板折弯成“u”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。      5.导轨按最大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。      6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动, 螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。      7.密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于4mm。8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。 9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。      10.闸门在最大工作水头时,密封泄漏量正向承压≤0.72l/min.m ,反向承压≤1.25l/min.m(密封长度)。      11.闸框密封座与闸板密封座间隙小于0.8mm。 12.闸板与闸框导向槽的间隙小于 1.6mm。 13.在要求的操作条件下,启闭机手柄设计最大手摇力为15kg。 14.驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。 15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器, 闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。      16.电动机为封闭结构、绝缘等级为f级,防护等级ip55,工作时噪声小于45db(a)。      17.闸门就地控制设备满足下列条件并具有下列装置:采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。 电源:3相5线制, 交流电380v,50hz 电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。

不锈锈钢渠道闸门安装与调试:
1.  将闸门的门框埋入部分插进预留孔洞并用斜块垫平、校正、使闸门导轨与铅垂线重合,偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将其紧固。
2.  安装启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、闸门对称中心必须在一条铅垂线上。
3.  电动启闭机、电动头安装按随机配套电动头《安装使用说明书》安装调试操作使用。
4.  调整丝杆中心后,将启闭机底板与预埋钢板焊固。
5.  必须在丝杆顶端装上锁紧螺母,以防下开时超限,使调节闸门及丝杆掉入池中,造成损失。
6.  安装丝杆护罩,用螺栓紧固在启闭机顶部。
7.  检查闸门密封情况,如有严重渗漏现象,可将门框两侧的压紧装置作适当调整,直至达到理想的密封效果为止。
8.  在闸门的安装过程中,应对密封面做好保护,不得损坏。



不锈钢渠道闸门使用与维护:
1.  使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤闸门部件。
2.  要定期给丝杆及启闭机加润滑油脂。
3.  每年需对闸门作一次油漆防腐处理。

测试

1.所有闸门及电动启闭机在制造与装配后,以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、

制造时的部件与工艺检查,制造后性能测试及油漆工作的检查与测试。

2.各项测试工作在我公司进行并由业主代表到场。

3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。

4.我公司将提供所有螺杆材料试验证明。

5.校核启闭机的所有功能,并进行常规试验

产品详情

1.启闭机:侧摇式螺杆启闭机、平推式螺杆清污机、手电两用螺杆启闭机、手动螺杆启闭机;

2.闸门:铸铁闸门(高压铸铁闸门、铸铁镶铜闸门、铸铁镶铜圆闸门、铸铁镶铜方闸门、堰门、铸铁堰门、调节堰门、铸铁调节堰门、铸铁镶铜调节堰门、可调节堰门、不锈钢调节堰门),钢制闸门(不锈钢闸门、钢制插板闸门、不锈钢渠道闸门、不锈钢渠道插板闸门);

3.拍门:铸铁拍门(铸铁方形拍门、铸铁圆形拍门),玻璃钢拍门,节能型自由侧翻式拍门;

4.清污机:回转式格栅清污机(回转式格栅除污机)。
