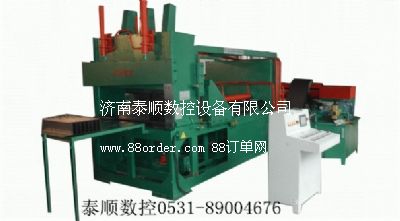

变压器波纹片油箱成型机

名  称

 型号

代 号

  dbw-1300

钢板宽度

b

300～1300mm

钢板厚度

s

1～1.5mm

波纹高度

h

100～350mm

波纹节距：

t

45-80

波纹波距

e

6mm

波翅内隙

4-8m

波翅节距误差

±0.5

波纹带组数：

n

1～4

波纹带长度：

l

≤2000mm

箱板端长(波纹前距)：

b

≥ 40mm

箱板端长(波纹后距) ：

a

≥ 40mm

成型速度：

2-3片/分

电机总功率：

7.5kw

整机总重：

 t

6

占地面积：

 mm

8000×2000mm

整线外形尺寸

mm

     5000 x1600 x2200
