安科瑞ARD系列智能电动机保护器

ard系列智能电动机保护器

1 　概述
　　ard系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ard2简易型系列和ard3高级型系列两大类。ard保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

2 　符合标准
　　gb/t14048.1-2000低压开关设备和控制设备总则
　　gb14048.4-2010机电式接触器和电动机起动器（含电动机保护器）
　　gb14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器
　　gb/t17626.4-2006电快速瞬变脉冲群抗扰度试验
　　gb/t17626.5-2006浪涌（冲击）抗扰度试验
　　jb/t 10736-2007 低压电动机保护器

3 　适用环境
　　工作温度：-10℃~+55℃
　　贮存温度：-20℃~+65℃
　　相对湿度：5％~95％不结霜
　　海拔：≤2500m
　　污染等级：2级
　　防护等级：ip20
　　安装类别：iii级
　　运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域

4 　产品规格
4.1 ard2系列智能电动机保护器
4.1.1 功能
　　ard2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地／漏电、阻塞、外部故障等多种情况进行保护，并设有soe故障事件记录功能，方便现场维护人员查找故障原因。

4.1.2 型号说明

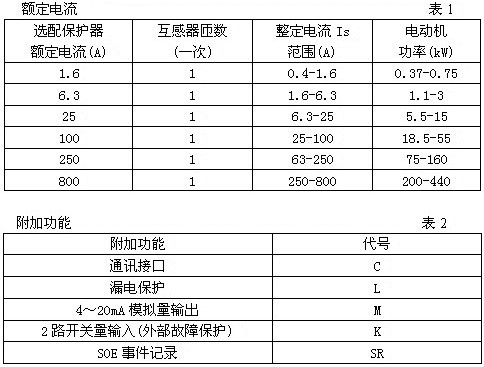

4.1.3 技术指标

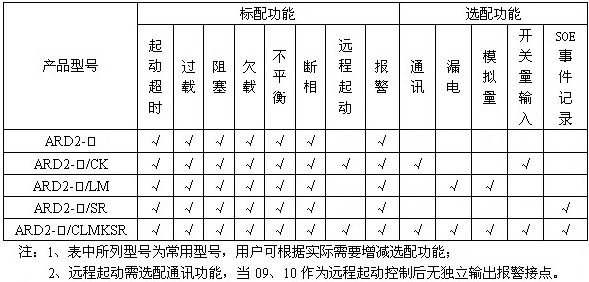

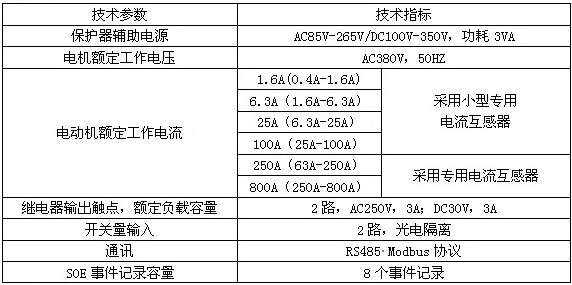

4.1.4 功能配置

4.1.5 外形及尺寸(mm)

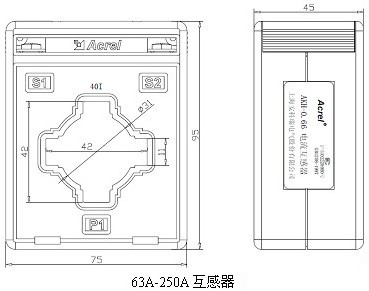

　　●主体模块

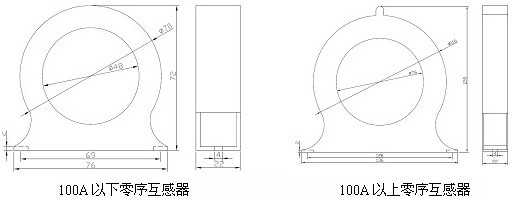

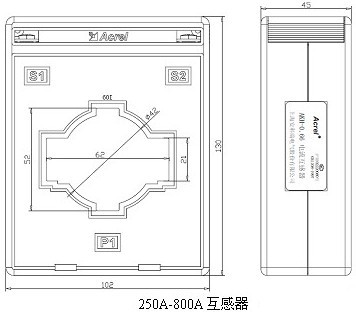

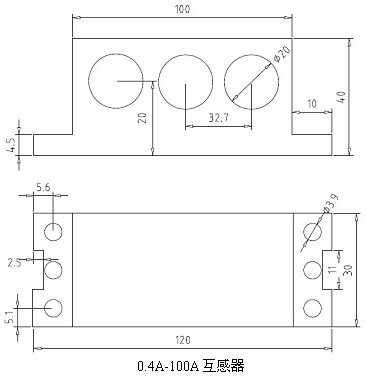

　　●互感器

4.1.6 接线端子

4.1.7 应用方案
　　●直接起动模式接线图
　　点此处见（详情）

　　● 星—三角起动模式接线图
　　点此处见（详情）

4.1.8 订货范例
　　例：
　　型号：ard2-25a/qjcksr
　　输入：线电压ac 380v
　　 电机额定电流6.3a~25a
　　应用场合：三相电机
　　测量参数：三相电流、三相平均电流、线电压
　　附加功能：远程起动、报警输出、4路开关量输入、8个soe
　　事件记录：rs485通讯

4.2 ard2f系列智能电动机保护器
4.2.1 功能
　　ard2f系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有soe故障事件记录功能，方便现场维护人员查找故障原因，并通过lcd中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有rs485远程通讯接口，dc4~20ma模拟量输出，方便与plc、pc等控制机组成网络系统，实现电动机运行的远程监控。
