盆式橡胶支座

盆式橡胶支座是钢构件（底座和顶板构成一个盆形）与橡胶组合而成的新型桥梁支座，与铸钢辊轴支座和板式橡胶支座相比，具有承载能力大，水平位移量大、转动灵活等特点，且重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。本系列支座承载力为31个级别，承载力0.8mn-60mn，能满足大型桥梁建造的需要。 盆式橡胶支座的构造特点及功能

盆式橡胶支座是利用被半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质特点，来实现桥梁上部的转动，同时依靠中间钢板上的f4板与上座板的不锈钢板之间的低摩擦系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作用于钢制底盆及f4板与不锈钢之间{todayhot}的滑移上。从试验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为50000kg/cm2，比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大为提高，解决了板式橡胶支座承载能力的局限，能满足大的支承反力、大的水平位移及转角要求。 盆式橡胶支座的种类

分为公路桥梁盆式橡胶支座、铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品三大类。

公路桥梁盆式橡胶支座又分为固定橡胶支座，单向活动橡胶支座和多向活动橡胶支座三种。 应用范围：

适用于橡胶支座承载力为1000-5000kn以上的大跨度桥梁，城市道路桥梁盆式橡胶支座。

公路桥梁用盆式橡胶支座

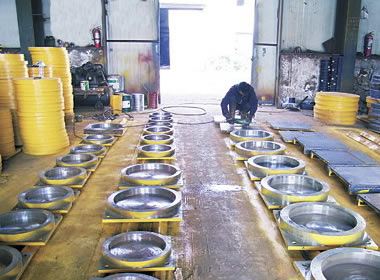

盆式支座组装车间

桥梁盆式橡胶支座

抗震型盆式橡胶支座
