环保型催化剂保护剂
- 买家服务：
- 买家保障
- 15天包换
- 48小时发货
- 支付方式：
- 支付宝在线支付
- 微信在线支付
88订单网提醒：在线购物采用担保交易，保障采购商资金安全，采购商付款后资金由88订单网暂时保管，待采购商收到货确认后资金才转入卖家
|
|
| t环保型催化剂保护剂 |
|
|
| 产品标准资料 |
| 品牌： 萍乡市睿泽硅材陶瓷有限公司 |
| 型号： ht-11 |
|
|
|
|
| 产品详细介绍 |
睿泽产品 >> 详细介绍
 产品名称：ht环保型催化剂保护剂 产品货号：1 产品说明：
|

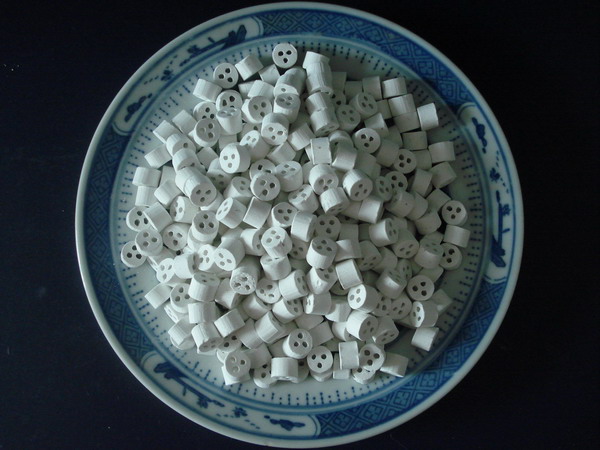

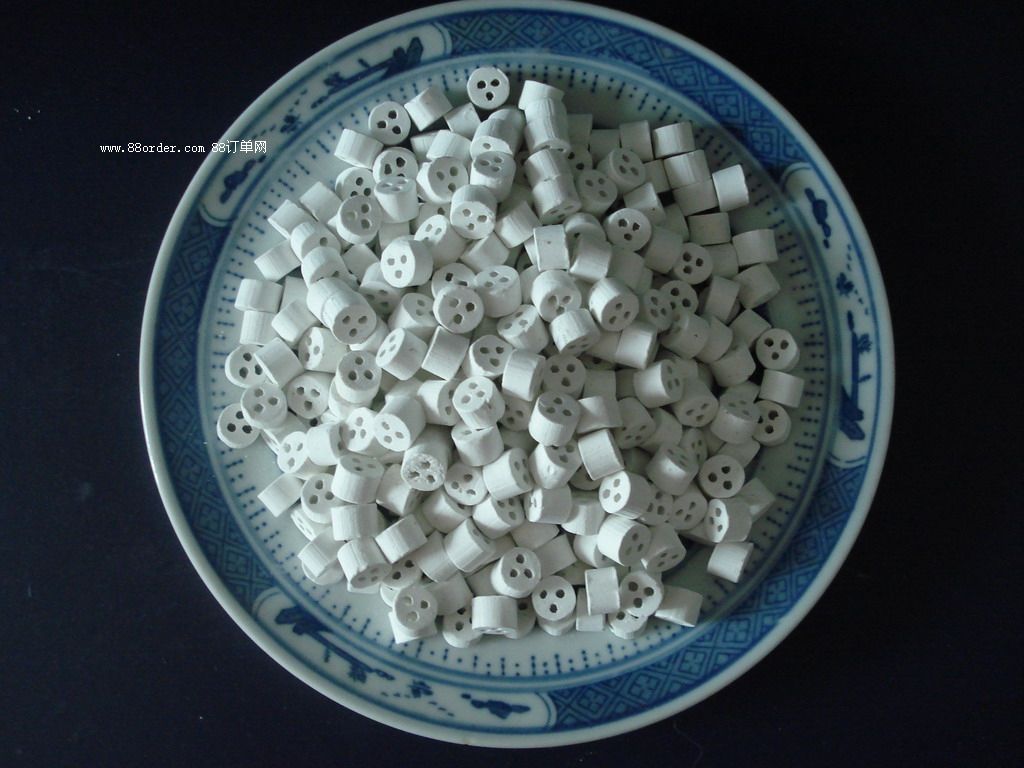

ht环保型催化剂保护剂属我公司开发的专利产品（专利号：zl01302715.8）本产品是以高纯氧化铝为主要原材料添加特殊成分精制而成的履盖支承催化剂保护剂。结构上圆周开槽圆内开孔达到既保证一定的抗压强度又增加了它的比表面积和空隙率。由于该产品有40-50％空隙率，众多的微孔和开孔可以过滤油品中的颗粒状、胶质状、沥青质、重金属等杂质。这些杂质在经过原料过滤器后虽然可滤掉一部份，但仍有相当部份小于25um以下的颗粒杂质和铁离子还是无法滤掉。在反应器顶部装填该保护剂则可将原料中未过滤的杂质吸咐在其孔内，从而达到保护催化剂不结焦，又保证装置开工周期廷长的目的。
|
|
在处理的原料中杂质种类和含量不同以及颗粒大小不同，用户选用不同孔径和不同孔数的环保型保护剂。还可根据需要，附载钼、镍、钴等活性组份，以防止催化剂的沉碳结焦和中毒。 在石油化工行业中，重整、加氢、制氢、焦化气、柴油加氢精制等装置使用该保护剂结果表明，它能有效地滤除杂质；并能有效地保护催化剂使用时间，延长装置的开工期，增加了油品的流通面积，能使系统压降至0.1mpa以下，使装置处理量提高了26.5％，且催化柴油的掺入比可达37％-40％。
|
|
物理化学性能:
|
型号 项目
|
ht-i-1
|
ht-ll-1
|
ht-iii-1
|
|
化学成份
|
al2o3 30-90
|
|
吸水率<3
|
|
孔径μm
|
0.5-35
|
40-100
|
110-1000
|
|
气孔率％
|
30-40
|
25-35
|
20-30
|
|
透气率m3.cm/m2.h.10pa
|
0.2-0.8
|
1-6
|
7-30
|
|
耐酸度％
|
≥98
|
≥98
|
≥97
|
|
耐碱度％
|
≥85
|
≥85
|
≥82
|
|
耐温度急变性 t c
|
-20-800
|
-20-800
|
-20-800
|
|
抗压强度n/颗
|
100-20000依规格尺寸而不同
|
|
堆积密度g/cm3
|
1.1-1.3
|
|
|
物理化学性能 :
|
|
型号 性能
|
ht-i-2
|
ht-ll-2
|
ht-iii-2
|
|
外观
|
黄褐色
|
淡黄色
|
浅灰色
|
|
堆积密度(g/ml)
|
1.2-1.3
|
1.1-1.2
|
1.1-1.25
|
|
-比孔容(ml/g)
|
0.5-0.6
|
|
耐温度急变性( t c)
|
-2-500
|
-2-600
|
-2-600
|
|
抗压强度n/颗
|
250-3500依规格尺寸而不同
|
|
ai2o3含量％
|
≥65
|
≥45
|
≥45
|
|
fe2o3含量％
|
<0.4
|
<0.5
|
<0.5
|
|
活性组份
|
nio·moo3
|
nio·wo3
|
coo·moo3
|
|
|
规格尺寸：
|
|
尺寸 mm
|
￠6x4
|
￠8x6
|
￠10x7
|
￠13x9
|
￠16x12
|
￠20x15
|
￠25x18
|
￠35x20
|
|
孔直径mm
|
1.2
|
1.5
|
2.0
|
2.5
|
3.0
|
4.0
|
5.0
|
6.0
|
|
凹直径mm
|
1.5±0.5
|
2.0±0.5
|
2.5±0.5
|
2.5±0.5
|
13.0±0.5
|
4.0±0.5
|
5.0±0.5
|
6.0±0.5
|
|
凹槽数n
|
3
|
3
|
3
|
5
|
5
|
5
|
5
|
5
|
|
|
催化剂保护性能：
|
|
型号 项目
|
ht-i-2
|
ht-ll-2
|
ht-iii-2
|
|
反应温度(0c)
|
270
|
310
|
310
|
320
|
340
|
310
|
320
|
340
|
|
氢气压(mpa)
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
|
液体空速(h-1)
|
12
|
12
|
4.5
|
4.5
|
4.5
|
4.5
|
4.5
|
4.5
|
|
氢/油比（体积）
|
500
|
500
|
430
|
430
|
430
|
430
|
430
|
430
|
|
硫含量（w％）
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
|
烯烃含量（w％）
|
27
|
27
|
27
|
27
|
27
|
27
|
27
|
27
|
|
脱硫量（％）
|
80
|
100
|
46
|
68
|
80
|
40
|
55
|
65
|
|
烯烃饱含率（％）
|
60
|
90
|
10
|
38
|
40
|
10
|
20
|
40
|
|
|
|
| copyright 2010-2012 萍乡市睿泽硅材陶瓷有限公司 |
|
|
|
|
|
无
产品推广
