美国捷锐BV615系列球阀

美国捷锐bv615系列球阀
特点：
1、可采用面板安装。
2、出厂测试条件： 6000 psig 压缩氮气。
3、最高使用压力： 6000 psig ( 415 bar)。
4、使用温度范围：-17oc ~ 121oc ( 1.4°f ~ 250°f)。
5、手柄式转动开关，使用时只能处于全开或全闭位置。
6、接口形式为：npt 螺纹接头，  genlok卡套式接头。
7、清洁符合 astm g93c 标准，依 cga g-4.1脱脂处理。
8、规格为：6mm， 8mm， 10mm， 12mm ( 1/4"，3/8"， 1/2"，1/8" )。

型号规格：
公制

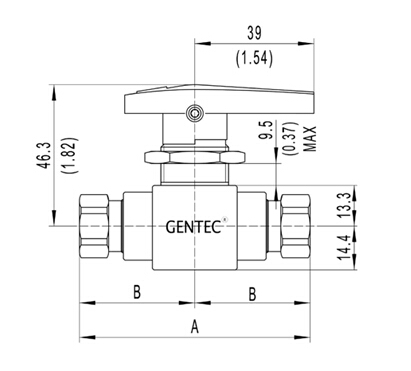

型号	通径 (mm)	cv	连接形式		尺寸(mm)		面板安装 孔径(mm)
			进气	出气	a	b
ss-bv615-tf6m	4.8	1.6	6 mm genlok		105	52.6	23.2
ss-bv615-tf8m	4.8	1.5	8mm genlok		105	52.6	23.2
ss-bv615-tf10m	4.8	1.3	10 mm genlok		112	56.0	23.2
ss-bv615-tf12m	4.8	1.0	12 mm genlok		117	58.5	23.2

英制

型号	通径 (mm)	cv	连接形式		尺寸(in.)		面板安装 孔径(mm)
			进气	出气	a	b
ss-bv615-fnt2	0.187	1.2	1/8" female npt		2.94	1.47	0.91
ss-bv615-fnt4	0.187	1.0	1/4" female npt		2.93	1.47	0.91
ss-bv615-tf4	0.187	1.6	1/4" genlok		4.14	2.07	0.91
ss-bv615-tf6	0.187	1.4	3/8" genlok		4.39	2.19	0.91
ss-bv615-tf8	0.187	1.0	1/2" genlok		4.60	2.30	0.91

安装结构图：

无
