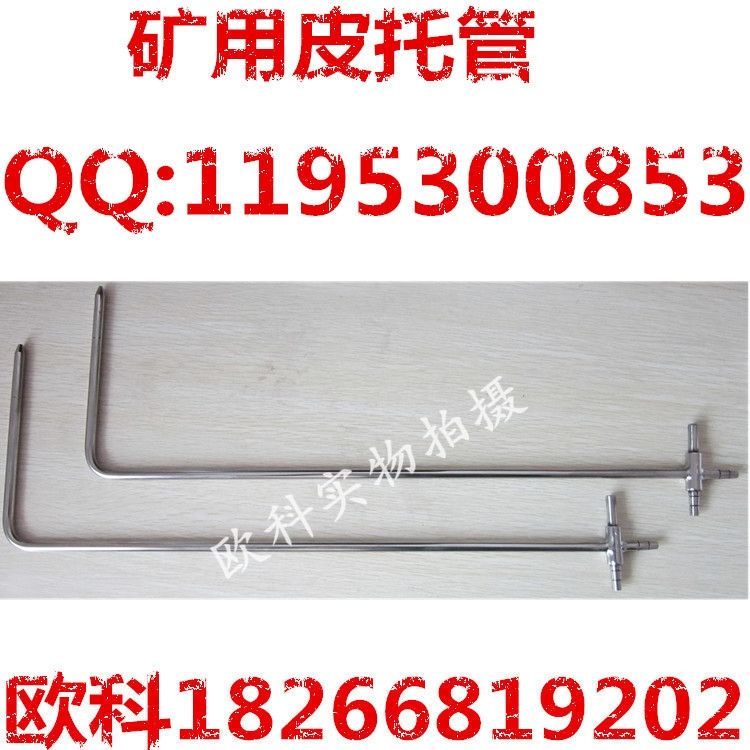

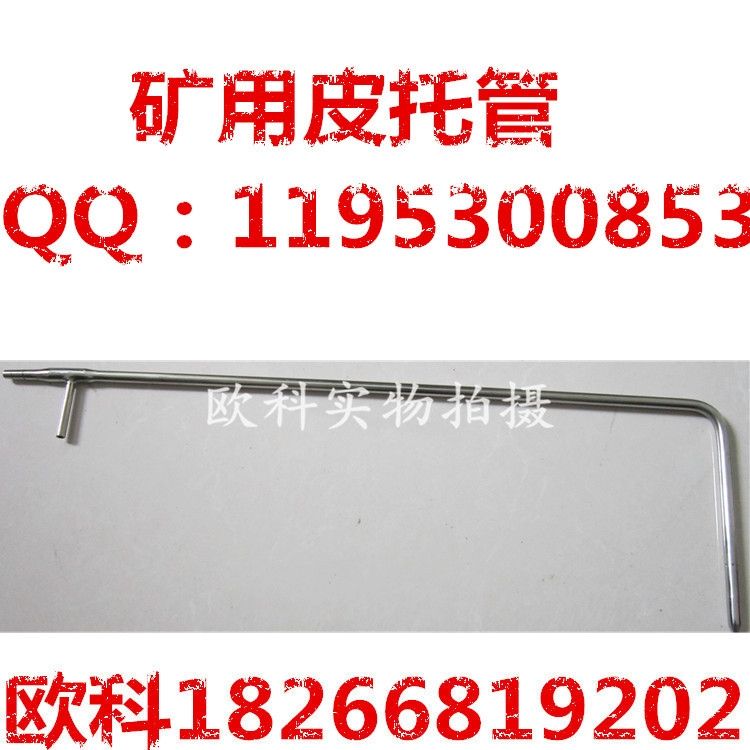

煤矿用皮托管 AFP-8A皮托管 皮托管原理 皮托管型号

afp系列皮托管是供煤矿、冶金、铁道、建筑等有关部门通风工作使用的配套测量仪器，与各种压差计配合可在下列场合中使用。测定矿山通风网路中任一点风速。测定矿山通风网路中任一段阻力。用于在矿山主扇风机、局扇风机的性能鉴定。对矿山瓦斯抽放管中流量进行测定。在风表校验风筒中测定基准风速。

型号：afp-6b

外形尺寸（外径d×测头长l×支架h）：6×72×250
校正系数：0.990～1.000    测量范围（m/s）：0～30
工作温度（℃）：-5～+40    重量（kg）：0.07

使用地点：测矿山通风网路中风速、风阻。主扇风速、局扇风机鉴定及风表校验风筒中使用。

使用方法：
1.要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径。
2.测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔应避免漏风，可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。
3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质堵塞小孔使用后及时清洁内外管，以保证长期良好状态。
4.标准皮托管检定周期为五年。

afp-8a型皮托管主要技术指标

型号：afp-8a皮托管       外形尺寸（外径d×测头长l×支架h）：8×144×430

校正系数：0.990～1.000     测量范围（m/s）：0～30

工作温度（℃）：-5～+40    重量（kg）：0.15

矿用皮托管使用地点：

1.测瓦斯抽放管道中或较细管道中流量用。

2.测矿山通风网路中风速、风阻。主扇风速、局扇风机鉴定及风表校验风筒中使用。

3.用于大直径风筒中。

4.局扇风机鉴定井下风筒或风表校验风筒中使用。

矿用皮托管主要技术指标

型号    外形尺寸（外径×测头长×支架）校正系数  测量范围工作温度  重量

afp-8a   8×144×430                 0.990～1.000   0～30   -5～+40   0.15

afp-8b   8×144×600                 0.990～1.000   0～30   -5～+40   0.22

afp-6a   6×108×430                 0.990～1.000   0～30   -5～+40   0.12

afp-6b   6×72×250                 0.990～1.000   0～30   -5～+40   0.07
