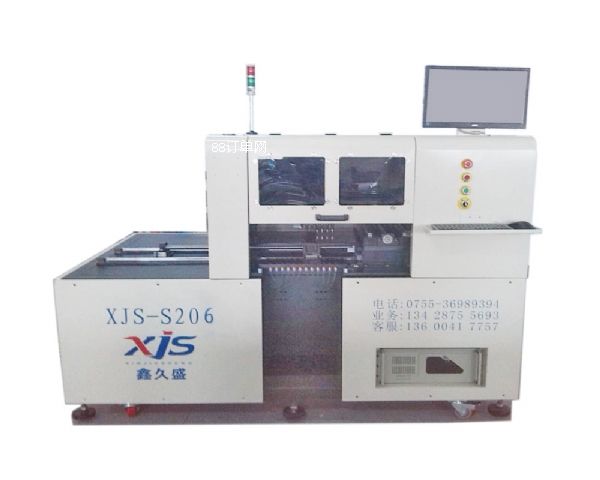

高速6头led自动贴片机 xjs- s206
一、产品介绍
伴随led行业高速发展，对自动化设备的产品、品质要求更高，鑫久盛自动化隆重推出xjs-s206型自动贴片机，xjs-s206采用全丝杆+线性导轨+全伺服为设计理念， 追求高速完成贴片的同时，充分保障设备高速运行的稳定性，是一款性价比极佳的led贴片机。
二、产品图片
见上。。。
三、功能特点
1、 x轴、y轴、送料平台都采用高精度的进口研磨级丝杆，提高设备运行精度及传运速度；
2、 视觉校正系统，mark点识别，为贴片精度保驾护航。
3、 贴片头z轴采用6组进口高速伺服传动+进口花键，高效完成led取料、放料；
4、 功能强大：配置不同的喂料器，可完成多种led产品的贴装要求。
5、 操作简单：中文图形操作界面，易于操作。编程简洁,可储存编辑好文件,随意调用；
6、 维护方便：设计简洁，易于维护。更换配件成本低,维护成本低。
7、 整机软件、线路、硬件结构都由本公司自主研发，具有自主知识产权。
四、应用范围
灯具类：日光灯、球泡灯、吸顶灯、平板灯、面板灯、蜡烛灯等
亮化类：软灯条、硬灯条、广告模组等
贴屏类：led表贴屏
五、参考配置
1、控制系统:工控电脑+精度运动控制卡+品牌液晶显示器
2、软件系统:鑫久盛自主研发中文操作系统
3、运动电机:日本松下原装电机
4、贴装吸嘴:自主研发多款型号吸嘴
5、滑动装置:研磨丝杆+线性导轨
6、视觉装置：mark点识别+进口相机元器件识别
7、送料器：采用日本雅马哈气动飞达
六、技术参数
| 技术参数 |
| 设备型号 |
xjs- 206 |
| 最大电路板面积 |
1300(x)╳350(y)╳25(z)mm |
| z轴最大移动范围 |
20mm |
| pcb滑台最大移动范围 |
1300mm |
| 最大贴片速度 |
25000cph |
| 平均贴片速度 |
22000-25000cph |
| 定位精度 |
0.01mm |
| 吸嘴缓冲范围 |
4.0 |
| 电源 |
220v, 50hz |
| 控制方式 |
pc电脑 |
| 压缩空气 |
0.65-0.75mpa |
| 平均功率 |
800w |
| 带式喂料器 |
8、12、16、24mm飞达 |
| 适用范围 |
0603以上阻容件及各种2835、3528、3014、4014、5050、5630、5730、7070等led芯片, 并兼容各种大功率芯片贴装 |
| 可放喂料器数量 |
12个 |
| 使用电机 |
松下交流伺服电机 |
| 贴装头 |
6头 |
| 运动驱动系统 |
高级交流伺服系统 |
| 元件角度 |
0-360°任意角度，运动中同步旋转 |
| x/y运行模式 |
新一代直线插补联动自主开发软件 |
| 气源 |
进口真空发生器 |
| 操作系统 |
鑫久盛自主研发 |
| 编程方式 |
点对点教习编程，视觉编程，可优化 |
| 产品重量 |
900kg |
| 外观尺寸 |
2000mm *1100mm *1300mm |
| 尺寸 |
2000mm *1100mm *1300mm
|
