一．设计条件

1.　保证实验室通风柜的面风速在0.5m/s±20％；

2.　　主要执行标准：

(1)《通风与空调工程施工质量验收规范》（gb 50243-2002）

二. 通风柜变风量vav控制系统

在实验室中，因为试验所引起的大量有害物质，如烟雾、粉尘等，都会对实验人员的健康带来危害。为了最大可能的保护实验室人员的健康和维护室内安全的试验环境，往往用通风柜从源头上对污染物进行控制。选用变风量通风柜，不但可以保护实验人员，还可以根据使用情况调节排风量的大小，大大降低了能耗，是现代实验室中广泛应用的一种先进的试验设备。

1.控制目标

1) 保证通风柜快速有效排放有害物质；

2) 通风柜面风速保持在0.5m/s ± 20％；

3) 非正常情况的报警；

4) 通风柜内相对于实验室始终保持负压状态；

5) 通风柜的响应时间应小于3秒；

2.控制方式—面风速直接测量控制法

1) 真实测量面风速，实时监测面风速的真实值，并能在面板显示；因为导致面风速变化的原因有很多，例如：通风柜内放置大件设备阻挡气流进入面积；人员走动或气流变化引起的面风速变化等。所以要真实测量面风速，才能真正保证有害气体排放。

2) 当面风速不在设定值时调节排风阀的开度，使面风速恢复设定值。

3) 采用模拟量控制系统，提高系统反应速度，模拟量系统比数字系统速度快。

4) 采用同时真实 “面风速”的方法；

5) 通风柜vav智能化控制面板，应当具有以下功能：

　直观的面风速实时显示

　通风柜面风速超出设定值范围时，面板发出声光报警功能

　最大排风设置：紧急情况下的最大排风按钮

　最小排风设置：通风柜符合nfpa排风量具有下限的规定

　低风速按钮，按下按钮后面风速设定值变为原设定值的70％

6) 采用通风柜专用防灰尘阻塞型风速传感器，防止风速传感器基准点漂移和设备被灰尘堵塞。

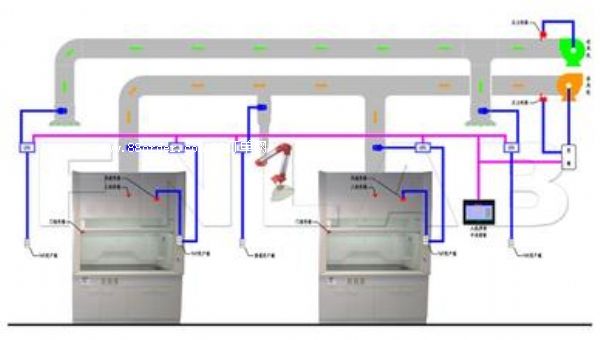

7) 通风柜面风速直接测量控制系统示意图如下：

① 抗腐蚀变风量阀　　　　　　　　　　② 多功能vav监视报警器 rxe 110 f002

③ 外装式风速传感器 svu 100

3. 通风柜变风量控制程序如下：

(1)　 通风柜的面风速传感器svu100实施监测实际面风速，面风速不在设定范围内时监控器rxe110声光报警。

(2)　 当通风柜调节门位置变化时，通风柜的面风速变化,面风速传感器感知风速变化，将值传递至通风柜监控器rxe110，后者将比较通风柜面风速值与设定面风速值，并调节的蝶阀的开度，使面风速达到设定值。

4．通风柜控制主要部件描述：

(1)　 通风柜警报显示控制器：

型号：rxe110

led显示面风速，

可设定面风速声光报警上下限；

消音功能；

具有紧急情况最大气流功能；

具有最小排气量按钮；

(2)　 面风速传感器

型号：svu100

a)型号：svu100

b)面风速精度0-200fpm±2fpm

c)具有专利的风速传感器，不受外界环境温湿度影响

d)安装在通风柜的外壁，不会受到通风柜内的强腐蚀性气体的腐
